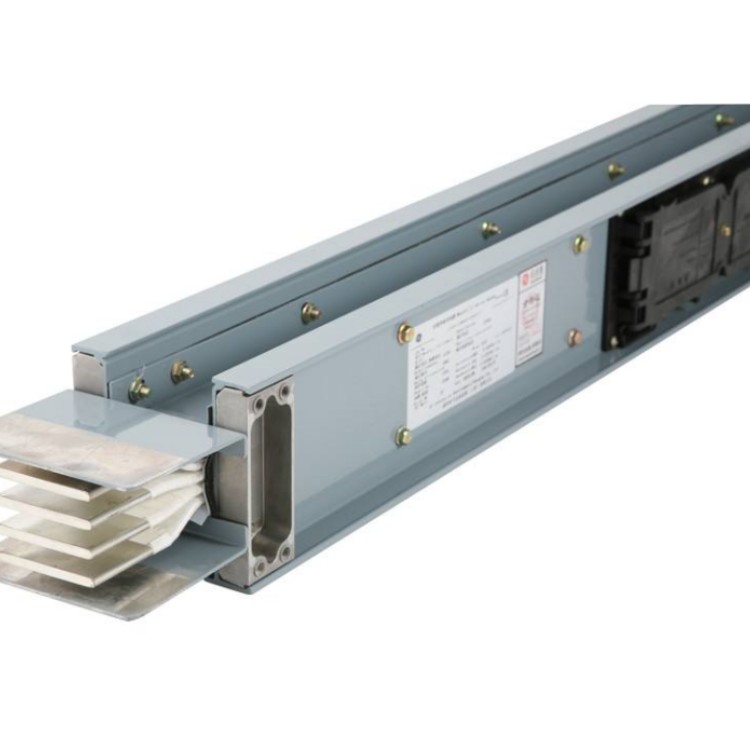

全絕緣密集型母線槽

密集型母線槽可為三相三線，三相四線，三相五線製，頻率為50-60HZ，電壓380-400V，額定工作電流為200-5000A,主要作為工礦、企事業和高層建築中新型供配電設備。帶帶插接頭或插接開關箱，能很方便地引出電源分路，密集型母線槽具有體積小，結構緊湊、傳輸電流大，維護方便等優點。母線槽的安裝可直接從變壓器接到低壓配電櫃，也可從低壓櫃直接接到配電係統作為配電幹線線路。

電纜的截麵積1大為1000mm2，額定電流為1600A。這麽大規格電纜因其體積和重量過大，很少應用於實際工程中。工程中一般常用的是400mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流1大可達6300A，其強大的載流能力是電纜根本密集型母線槽的基本要求有3點：

1、導體材料：采用國標T2電解銅拉拔而成的****電工用銅，其純度大於99.9%，密集型母線槽，全長鍍錫銅導體；

2、外殼：采用足夠強度的鋁鎂合金型材，帶散熱筋，表麵要做防氧化處理。要求型材厚度不低於4mm，散熱能力強，防腐蝕能力強，無磁性等優點。外殼保護電路連續性電阻≤0.007Ω ；

3、絕緣材料：銅排采用聚脂薄膜整體包覆，要求絕緣材料無鹵，阻燃等級B級以上，耐熱溫度130℃以上。

全絕緣密集型母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情

它以銅或鋁作為導體、用非烯性絕緣支撐，然後裝到金屬槽中而形成的新型導體。在日本****實際應用是在昭和29年(即1954年)，自那以後母線槽得到了發展。如今在高層建築、工廠等電氣設備、電力係統上成了*的配線方式。由於大樓、工廠等各種建築電力的需要，而且這種需要有逐年增加的趨勢，使用原來的電路接線方式，即穿管方式，施工時帶來許多困難，而且，當要變更配電係統時，要使其變簡單一些幾乎是不可能的，然而，如果采用母線槽的話，非常容易就可以達到目的，另外還可使建築物變得更加美觀。

母線槽就是采用高導電率的銅，鋁製材料製成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽生產廠家，對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情

(1)集母線焊接所用的焊條、焊絲應符合現行標準;其表麵應無氧化膜、水分和油汙等雜物。

(2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

(3)焊接前應將母線坡口兩側表麵各50mm範圍內清刷幹淨，不得有氧化膜、水分和油汙;坡口加工麵應無毛刺和飛邊。

(4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大於0.2%;中心線偏移不應大於0. 5mm

(5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

(6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形，母線槽，不應有毛刺、凹凸不平之處;引下線母線采用搭接焊時，焊縫的長度不應小於母線寬度的兩倍;角焊縫的加強高度應為4mm

全絕緣密集型母線槽

母線係統的九大優勢

1、 滿足負載要求，密集型母線槽 規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦幹擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地係統，密集型母線槽 作用蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械衝擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控
