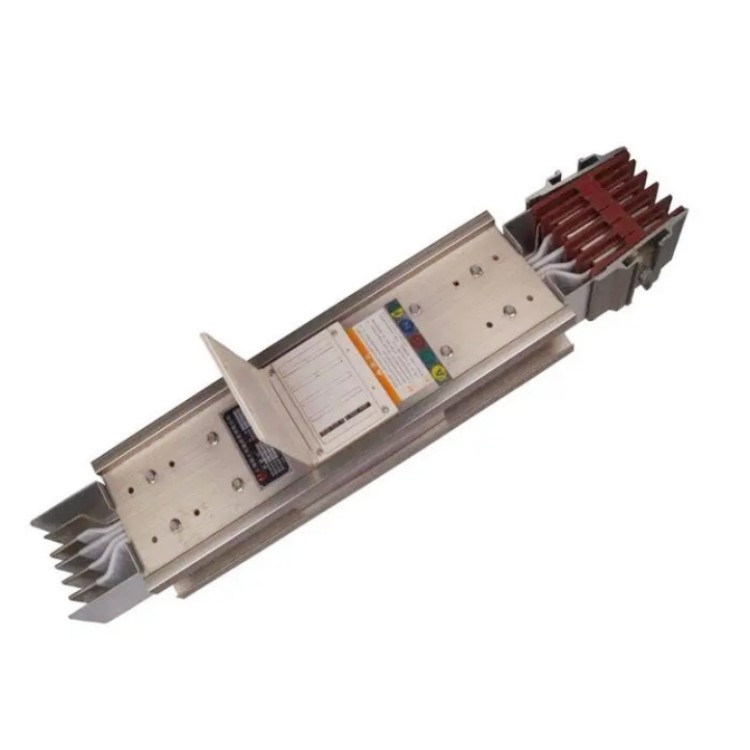

密集封閉型母線槽

密集封閉型母線槽

它以銅或鋁作為導體、用非烯性絕緣支撐，然後裝到金屬槽中而形成的新型導體。在日本****實際應用是在昭和29年(即1954年)，自那以後母線槽得到了發展。如今在高層建築、工廠等電氣設備、電力係統上成了*的配線方式。由於大樓、工廠等各種建築電力的需要，而且這種需要有逐年增加的趨勢，使用原來的電路接線方式，即穿管方式，施工時帶來許多困難，而且，當要變更配電係統時，要使其變簡單一些幾乎是不可能的，然而，如果采用母線槽的話，非常容易就可以達到目的，另外還可使建築物變得更加美觀。

母線槽就是采用高導電率的銅，鋁製材料製成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

單螺栓連接器

■ 摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特製的碟形彈簧，確保了連接接觸麵間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在係統故障、溫升過高時可以提醒檢修

■ 連接母排截麵是母線槽係統母排截麵的1.2倍以上，接觸麵為雙麵搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規範要求，為滿足母線的搭接麵積，螺栓孔與螺栓之間縫隙較小，由於母線槽螺栓增加了絕緣套管，使縫隙更為狹窄

母線槽的插接式開關箱高度也應根據設計確定。不同的溫度濕度條件對於母線槽的損壞情況時有很多的差別的，所以說在實際的工作中草莓视频在线更是應該要注意到這些因素的差異，從而能夠更好的實現母線槽的耐溫差性能優化。母線槽的結構占據著很好的優勢，在很大程度上滿足了草莓视频在线不同生產建造過程中的多樣化與化需求，密集型母線槽從而使得相應的作業進行起來更加順暢可行。

密集封閉型母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

內部導體采用新型整體包覆工藝絕緣，相互疊裝成緊湊結構，不會形成“煙囪效應”的燃燒途徑。模製鋁合金封閉外殼具有較高的強度、優異的抗腐蝕性、散熱性，並可作為接地導線使用，保證足夠的安全性，為接地故障提供可靠的接地路徑，為地線短路提供zui短的路徑。當發生高容量的接地故障時可****的接地和保護整個係統。該結構可****均衡各相阻抗，從而****減小母線槽係統的電壓損失。主要材料在火災時不會產生有毒、有害氣體，安全環保。

安全保護：母線係統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線係統無需加裝任何特殊裝置便能使用於各種惡劣環境。

快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由於它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助於安全快速的安裝

主要技術參數

1、 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、 防護等級為IP40。

3、 母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20歐姆。

4、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。

5、 母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表麵：40k。

6、 插接箱與母線槽的拔插次數不少於200次。

外殼裝備:

外殼選用加強型模製電工用鋁鎂合金型材組成或選用模製電工用鋁合金全體式側板型材與冷拉鋼蓋板型材混合組成。該套外殼為輕質全封閉、不通風型，既具有****的抗彎強度又具有傑出的抗鏽蝕性散熱性、接地性。鋁鎂合金外殼防腐、運用年限達50年以上。

1)全體式鋁合金側板結構，將導體全體包裹在金屬側板內，阻撓了水汽的浸透和有害微塵的侵入，使母線全體的防護等級到達IP54；

2)特別的鋁質外殼，構成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、削減主母排諧波電流的通過，下降上述原因引起的發熱現象、下降長距離輸電的電壓降，明顯增強母排的載流才能；

3)全體嚴密觸摸導體的鋁質側板結構，能夠從側板、蓋板等多立麵直接傳輸、發出熱量，改進母線體係的散熱才能，進步載流量；

4)在外殼範圍內構成了全體式接地體係，用戶能夠選用此具有>50％相線容量的全體鋁質外殼作為接地導體，在發作大容量接地短路毛病時，短路電流可先通過大截麵的鋁質金屬外殼作有用傳輸，維護整條母線槽體係的安全運轉和操作者的安全。
