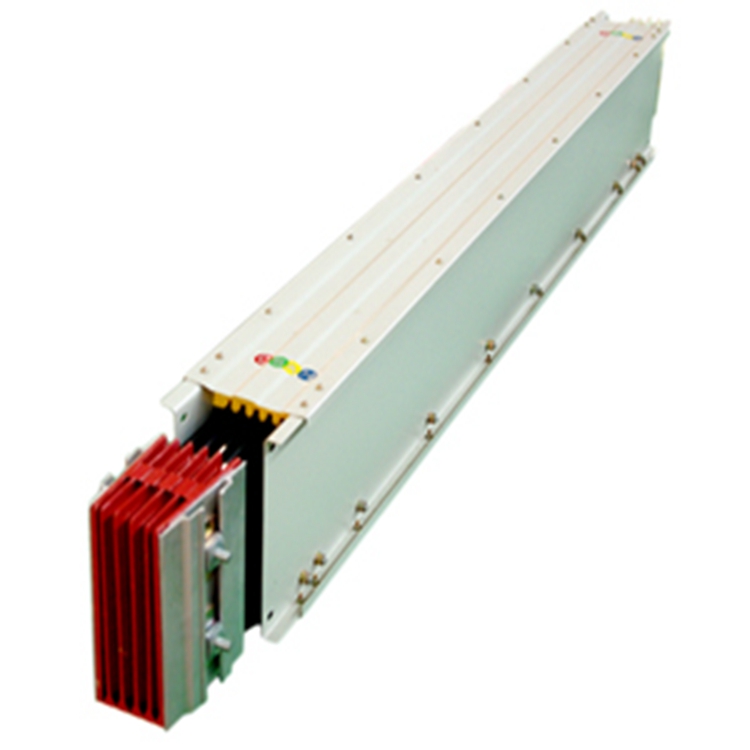

6300A瓦楞型母線槽

簡介

6300A瓦楞型母線槽廣範應用於各種場所，表麵具有抗腐蝕性能強，適用於交流三相四線、三相五線製，頻率50-60Hz，額定工作電壓至660V，額定工作電流250A-5000A的供配電係統。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

無螺釘組裝技術

外殼的上、下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由於外殼上不開孔，水氣灰塵進不去，提高了防護等級，且外型非常美觀。

而母線槽常用的額定電流等級主要有100A、160A、200A、250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。母線槽的位置確定：在高層建築中，低壓母線槽廠家，母線槽主要垂直安裝在電氣豎井間，由於空間小，測繪時首先要考慮安裝位置，靠牆一側距離要留出安裝作業空間，一般大於100mm;平麵位置要對豎井內安裝的電纜橋架和其它管道綜合考慮;豎井載電流範圍上：目前電纜隻能做到1000mm2截麵積，絕緣型母線槽，額定電流1600A，母線槽，但這種大規格電纜因為體積及重量過大很少應用到工程中，工程中一般都選用400mm2及以下規格電纜進行配電，這就要求很多根電纜同時供電，而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本的

特點

6300A瓦楞型母線槽具有係列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用於交流50Hz，額定電壓380V。

該產品耐火時間有60分鍾、90分鍾、120分鍾、180分鍾種類，當溫度達到920～1050℃的高溫時才會燃燒，滿負荷運行可達8小時以上。防火母線普通封閉母線槽或防火煙蔓延的母線槽外殼加防火隔層，有些外殼塗防火塗料，能達到火災在規定時間內熱能傳達到內部，母線槽能正常運行，火燃燒溫度達到800度左右，耐火時間分別為30分鍾、40分鍾、60分鍾。防火煙蔓延母線通常是阻燃的，該母線槽在火災時本段母線起火不會蔓延燃燒到另一段2米以外。普通母線槽是不阻燃的，在短路時發生著火會一直燃燒到其他連接母線容易引起火災事故。

具有體積小、結構緊湊、運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建築中得到廣泛應用。要熟練掌握低壓母線槽(以下簡稱母線槽)安裝知識，先要了解母線槽的分類和電流等級，在現場安裝中母線槽產品按結構特點分類主要有空氣型和密集型母線槽;按導體分類主要有銅導體母線槽、鋁導體母線槽和覆銅鋁母線槽;按外殼材料分類主要有鋼殼母線槽和鋁合金外殼母線槽。在很多的施工作業中，母線槽的使用是相當的廣泛的，因此對於母線槽的製作工藝上麵，草莓视频在线應該要了解一下有哪些注意事項。 母線槽的防腐蝕性十分重要。很多的施工作業都是需要在戶外完成的，而這樣的環境中必然又是會存在很多的腐蝕性物質的，比如雨水中的酸性成分所具有的侵蝕性，所以說在研製母線槽的時候，對於這些方麵的事項草莓视频在线也是需要一並考慮到的，這樣才能夠為草莓视频在线的實際使用帶來相應的性能保證。

母線槽的防護等級並非越高越好，因為防護等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房內，配電櫃的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方麵考慮，是否有消防要求，使用環境等等

通過分析母線槽在交流係統中的成功應用案例，運營商在直流供電係統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠地輸送到負載側。

用來實現從電力變壓器到主配電屏或從主配電屏到分配電屏的輸電。帶有插孔的母線槽係統可用於大負荷供電，如汽車製造廠、電機製造業中的電焊線、工業用電爐，以及高層建築的供電等。

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低於20MΩ。
  4、母線係統能承能3750V的工頻耐壓，曆時1min無擊空穿和閃絡現象。
  5、母線係統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

  6、插接箱與母線槽的拔插次數不少於200次。
