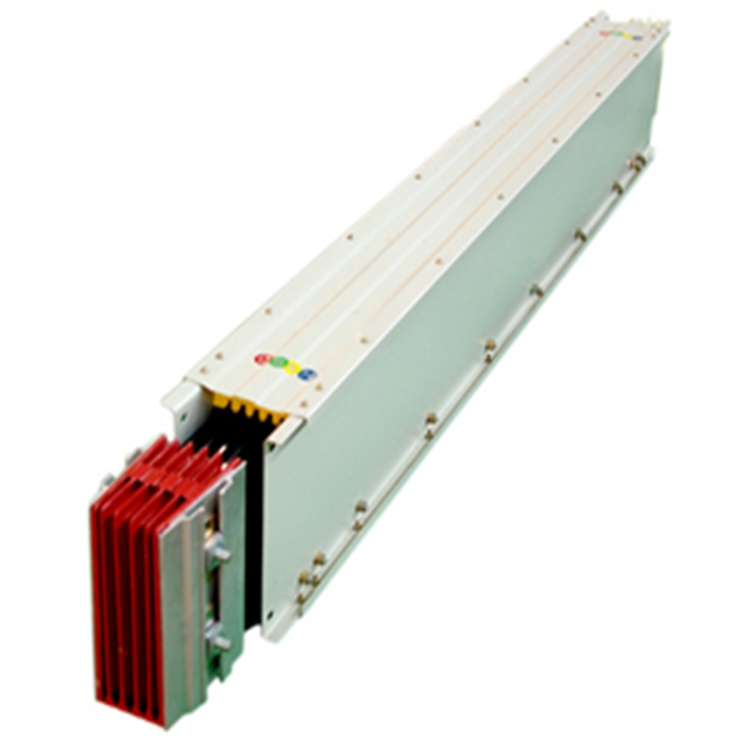

瓦楞型絕緣封閉式母線槽

瓦楞型絕緣封閉式母線槽

1）適合於大跨距安裝
該係列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截麵型材，****的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。
母線槽可在1m長度內設置2個插口，兩麵設置即可達4個，而不影響其支撐強度。
2）安裝方便快捷
A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；
B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；
C、體積小、重量輕、安裝方便。
3）散熱性能好，適合大電流輸送，過載能力強

該係列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截麵型材，****的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。
母線槽可在1m長度內設置2個插口，兩麵設置即可達4個，而不影響其支撐強度。
2）安裝方便快捷
A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；
B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；
C、體積小、重量輕、安裝方便。
3）散熱性能好，適合大電流輸送，過載能力強

1.母線槽安裝時整體結構應橫平豎直，母線通道水平安裝，兩支架間距≯2500㎜， 垂直安裝間距≯3600㎜；水平安裝時距地麵安裝高度不小於2.2m，吊杆應有調節水平的技術措施。

2.垂直敷設時距地麵1.8m以上，安裝支架應與通道側板配鑽孔，采用M6-M8螺栓緊固。母線的 拐彎處以及與插接箱的連接處應加支架。 支架成排安裝時支架成排安裝時應排列整齊間距均勻。 當母線的終端盒、始端盒懸空時應采用支架固定，牆體、頂板上的支架****用兩條膨脹螺栓固 定，膨脹螺栓應加平光墊片和彈簧墊片。

母線槽特點是具有係列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用於交流50Hz，額定電壓380V。該產品耐火時間有60分鍾、90分鍾、120分鍾、180分鍾種類，當溫度達到920～1050℃的高溫時才會燃燒，滿負荷運行可達8小時以上。

瓦楞型絕緣封閉式母線槽

母線槽本體可在有或火災危險的場所，或有化學汙染的場所；汙染等級4的環境中長期使用。船廠碼頭等地方紫外線非常強烈，瓦楞式母線槽采用了高科技的特殊材料能****地吸收紫外線，保證了複合材料的穩定性。連署安裝步驟：先查緝母線槽一端的導體連署麵及接頭器有無磕碰毀損，確認無弊後將兩節母線槽起始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位後使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，現在大多數項目隻要三相四線或三相五線的電流，有些項目增加了IP防護等級，在設計外型時盡可能把一些主要的安全技能明確需寫在圖紙上，以避免後邊因技能參數在工程結算中形成難度以及削減安全隱患。

母線槽本體可在有或火災危險的場所，或有化學汙染的場所；汙染等級4的環境中長期使用。船廠碼頭等地方紫外線非常強烈，瓦楞式母線槽采用了高科技的特殊材料能****地吸收紫外線，保證了複合材料的穩定性。連署安裝步驟：先查緝母線槽一端的導體連署麵及接頭器有無磕碰毀損，確認無弊後將兩節母線槽起始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位後使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，現在大多數項目隻要三相四線或三相五線的電流，有些項目增加了IP防護等級，在設計外型時盡可能把一些主要的安全技能明確需寫在圖紙上，以避免後邊因技能參數在工程結算中形成難度以及削減安全隱患。

審閱技能內容：

①電流標準

②防護等級IP

③短路耐受強度ICWKA

④普通母線或防火煙漫延母線或耐火母線

⑤溫增值

⑥導體的截流才幹母線槽的防護等級並非越高越好，因為防護等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降

母線槽作為電能的傳輸介質，可以將電能更可靠、安全地輸送到負載側。金展電氣低壓母線槽等各種母線槽由自己工廠成套生產，質量有保證，有極好的絕緣係統，能****杜絕人身觸電危險。後期運行維護工作量小，可以隨意設置分支單元，從而實現方便的配電。

導電性能優異：鋁合金矩形導體，表麵經複合鍍層處理，提高了性能；接頭鍍銀（鍍錫）處理，降低接觸電阻 提高電能質量：鋁合金及鋼鋁混合型外殼，機械強度高，散熱性能優異，無渦流損耗

母線槽長期運行時至少每年定期檢修一次。檢查總的負載電流不得超過設計電流和主母線槽的額定電流。母線槽檢修前需對母線槽係統進行停電檢查，密集型母線槽始端，完全切斷母線槽所有電源，母線槽，並用萬用電表測量導電體有無電壓，確認母線槽係統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。母線槽使用足夠堅固的材料，確保安裝中運輸及吊高過程的安全。 當使用繩索吊裝母線槽時，在受力處應墊入厚布或波紋紙以保護母線槽3150母線槽免受損壞。當吊裝2500A 以上母線槽時，應用堅固木板夾住母線槽再用繩索捆綁，以防止母線槽外殼變形。 母線槽在連接母線槽前要檢查接觸表麵或絕緣材料是否受到損壞， 同時要檢查是否沾到泥土、灰塵或其它異物，若有則一定要清潔幹淨。

1.母線槽垂直安裝時，接頭距地麵垂直距離不應小於0.6m；

2.母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大於3.6m；單層超過3.6m的樓層，應分兩節以上製作，層間應安裝中間固定支架。JY瓦楞型母線槽600A

3.母線槽連接點不應在穿樓板部位，母線槽安裝穿樓板孔時不應有汙水、雜物進入母線內部。

4.母線槽插接饋電孔(分岔接口)應設在可靠及安裝維修方便位置。

5.兩條垂直相鄰安裝的母線槽，邊間距不應小於0.1m。

6.母線槽垂直安裝時，應先將彈簧支架安裝於母線槽上，再將母線槽及彈簧支架固定於槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4~5層後，由上向下逐層鬆開螺母，使母線槽重量自然承載於支架彈簧上。母線槽連接緊固後，其彎曲度不大於1度。
