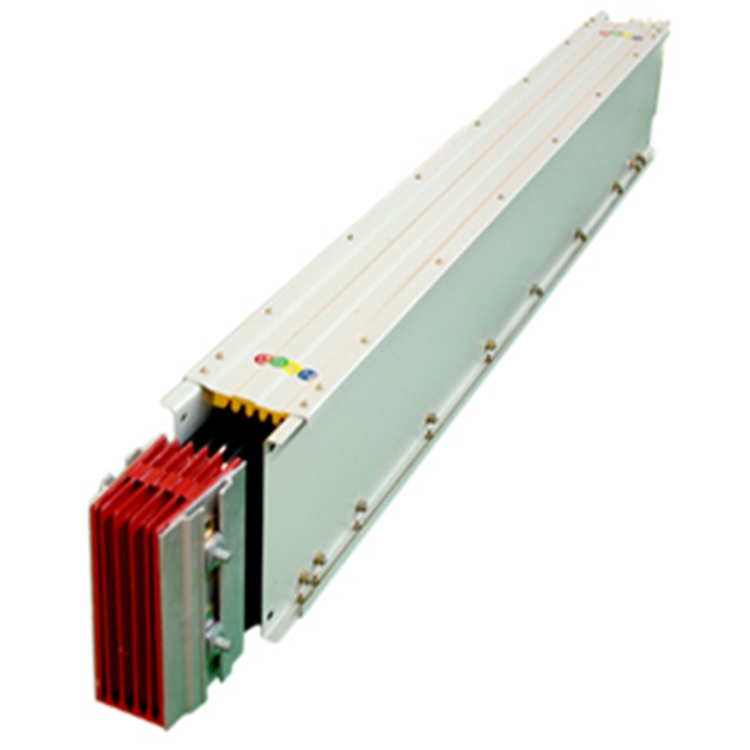

低壓瓦楞型母線槽

1.母線槽安裝時整體結構應橫平豎直，母線通道水平安裝，兩支架間距≯2500㎜， 垂直安裝間距≯3600㎜；水平安裝時距地麵安裝高度不小於2.2m，吊杆應有調節水平的技術措施。

2.垂直敷設時距地麵1.8m以上，安裝支架應與通道側板配鑽孔，采用M6-M8螺栓緊固。母線的 拐彎處以及與插接箱的連接處應加支架。 支架成排安裝時支架成排安裝時應排列整齊間距均勻。 當母線的終端盒、始端盒懸空時應采用支架固定，牆體、頂板上的支架****用兩條膨脹螺栓固 定，膨脹螺栓應加平光墊片和彈簧墊片。

母線槽特點是具有係列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用於交流50Hz，額定電壓380V。該產品耐火時間有60分鍾、90分鍾、120分鍾、180分鍾種類，當溫度達到920～1050℃的高溫時才會燃燒，滿負荷運行可達8小時以上。

母線槽在現在大型的供電建築中應用廣泛，在很多供電係統中沒有母線槽是很難正常運行的，因為現在的經濟發展越來越好，普通的供電設備已經無法滿足人們對用電量的需求，而母線槽的出現可以很好的解決這一問題，所以大家跟隨筆者去了解一下母線槽的應用吧!母線槽應用在大型的供電設備中，可以****的解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，所以隨著科技的不發展，對位對母線槽的應用會越來越廣泛。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。

低壓瓦楞型母線槽

特點：

1）適合於大跨距安裝
該係列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截麵型材，****的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。
母線槽可在1m長度內設置2個插口，兩麵設置即可達4個，而不影響其支撐強度。
2）安裝方便快捷
A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；
B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；
C、體積小、重量輕、安裝方便。
3）散熱性能好，適合大電流輸送，過載能力強

A、波紋型蓋板在散熱時起到肋板的作用，增大了散熱麵積，熱阻小，導熱速度快，降低了銅排的溫升；
B、接頭采用雙麵搭接，使母線草接頭處銅排搭接麵積增大了一倍，降低了接觸電阻及接頭溫升。

 可在特殊環境下長期使用，如溫度高至100℃、低至－50℃的環境溫度下長期工作。高分子樹脂材料在高溫下往往會快速老化降解，設計人員用高溫熱穩定型的特殊樹脂材料大大延緩了使用的壽命，保證了產品的穩定性。

低壓瓦楞型母線槽

1.首先以母線的結構從裏到外來尋找影響母線槽運行的因素。

2.用戶收到母線槽產品後，除了要對隨機技術文件，裝箱清單，合格證、尺寸、表麵處理作常規檢查外，還要注意檢查在運輸過程中是否受潮，碰撞損壞絕緣層等情況，檢查導體截麵是否符合產品樣本的要求。

3.母線槽在設計和安裝的過程中，有以下因素影響母線槽的運行，要得高度的注意，即母線楷不能在水管、汽管、動力管下方平行敷設。可交叉通過但不要超過兩點為好，同時母線槽在狹小的空間及配電櫃內安裝時要考慮留有餘量以利散熱，在車間內敷設水平母線要留足行車工作狀態及鏟車的通過距離，水平敷設母線每隔2--3m。

在平行多列敷設密集型母線槽安裝中，每列垂直母線設一隻落地彈性支架。牆麵上側裝一隻牆裝支架為妥，由於高層建築牆厚是變量，為了保證垂直母線的直線性，垂直度，可以允許每層母線上端與牆麵內傾2°-3°，瓦楞型母線槽並禁止母線靠牆直接安裝。

由於母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方極少使用。並且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。由於線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，並減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截麵****比密集絕緣插接母線槽大。
