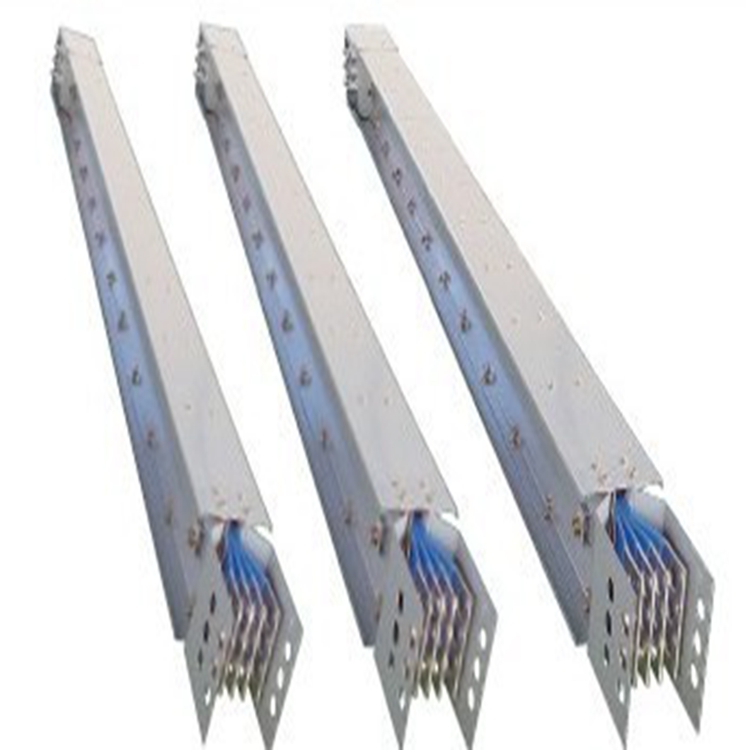

三相四線製800A瓦楞型母線槽

三相四線製800A瓦楞型母線槽簡介

廣範應用於各種場所，表麵具有抗腐蝕性能強，適用於交流三相四線、三相五線製，頻率50-60Hz，額定工作電壓至660V，額定工作電流250A-5000A的供配電係統。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

無螺釘組裝技術

外殼的上、下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由於外殼上不開孔，水氣灰塵進不去，提高了防護等級，且外型非常美觀。

而母線槽常用的額定電流等級主要有100A、160A、200A、250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。母線槽的位置確定：在高層建築中，低壓母線槽廠家，母線槽主要垂直安裝在電氣豎井間，由於空間小，測繪時首先要考慮安裝位置，靠牆一側距離要留出安裝作業空間，一般大於100mm;平麵位置要對豎井內安裝的電纜橋架和其它管道綜合考慮;豎井載電流範圍上：目前電纜隻能做到1000mm2截麵積，絕緣型母線槽，額定電流1600A，母線槽，但這種大規格電纜因為體積及重量過大很少應用到工程中，工程中一般都選用400mm2及以下規格電纜進行配電，這就要求很多根電纜同時供電，而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本的。

傳統的保護地線PE線放置在母線槽內一側，由於電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，吉安密集型母線槽廠家，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都是****的。因此電氣技術公布及提倡電匯排（母線槽）以外殼作為接地導體。鋁合金母線槽把外殼與接地母排合為一體，從而****避免了外殼與PE排連接處因長期腐蝕和接觸不良而產生接地連續性不良現象。

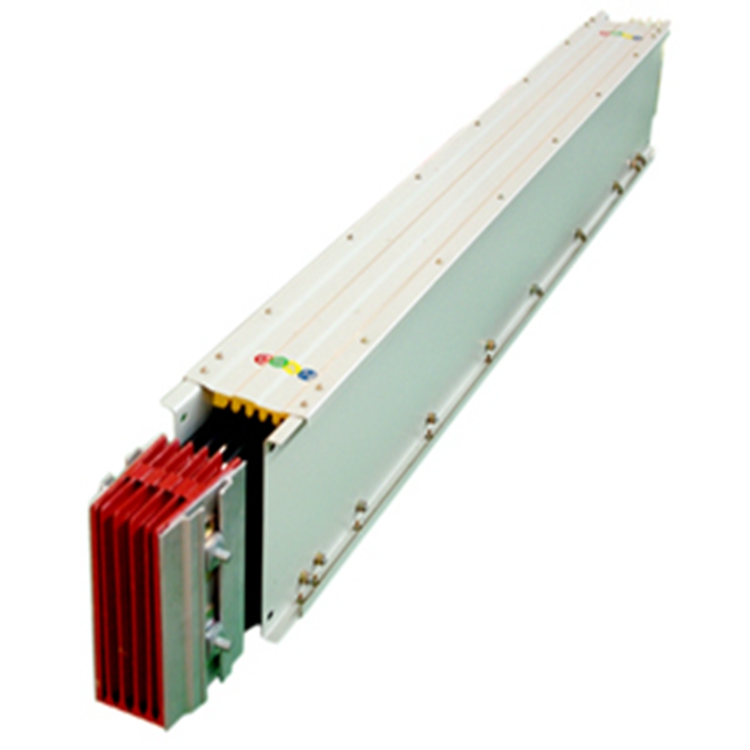

三相四線製800A瓦楞型母線槽

薄鋼板製作的異型立柱，不得采用直接焊接方式固定。應先用焊接方法固定底板，然後將立柱用鍍鋅螺栓連接固定在底板上。固定支吊架前，****知道牆體、樓(平)頂、鋼架本身的強度，能否承受封閉式母線槽、電纜和電線的重量和集中附加載荷。

為防止出現相間短路，母線不準有毛刺、加工時不準有垃圾混入殼體內、加厚絕緣層，但不能防止短路出現的可能性。空氣型母線槽或雙重絕緣母線槽，幾乎不存在短路的可能，但存在煙囪效應。 母線槽的母線間有可靠的絕緣距離，母線毛刺不可能引發短路，因此，其安全性遠大於密集型母線槽母線槽采用真空澆注不存在空氣間隙，全部母線用樹脂澆注成一體，因此不存在煙囪效應和導熱間隙。

母線槽的防護等級並非越高越好，因為防護等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房內，配電櫃的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方麵考慮，是否有消防要求，使用環境等等

通過分析母線槽在交流係統中的成功應用案例，運營商在直流供電係統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠地輸送到負載側。

用來實現從電力變壓器到主配電屏或從主配電屏到分配電屏的輸電。帶有插孔的母線槽係統可用於大負荷供電，如汽車製造廠、電機製造業中的電焊線、工業用電爐，以及高層建築的供電等。

產品性能：
1、使用條件
環境溫度
上限：+40℃
下限：-25℃
海拔：2000m以下
濕度相對濕度在高溫度為+40℃時不超過50%;溫度較低時允許有較高的相對濕度凝露條件：有
地震基本烈度：6度設防
安裝地點：戶內、戶外
2、絕緣電阻：每一段封閉母線單元絕緣電阻值應大於或等於100MΩ 2500V兆歐表)。
3、介電強度：每一段封閉母線出廠前均經受1分鍾工頻幹試耐壓試驗。
工頻耐壓及雷電衝擊耐壓數值，符合**標準。
4、接地係統：符合IEC364-5-54對接地係統的要求。
5、防護等級：戶內型：IP40；戶外型：IP43、IP55。

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低於20MΩ。
  4、母線係統能承能3750V的工頻耐壓，曆時1min無擊空穿和閃絡現象。
  5、母線係統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

  6、插接箱與母線槽的拔插次數不少於200次。
