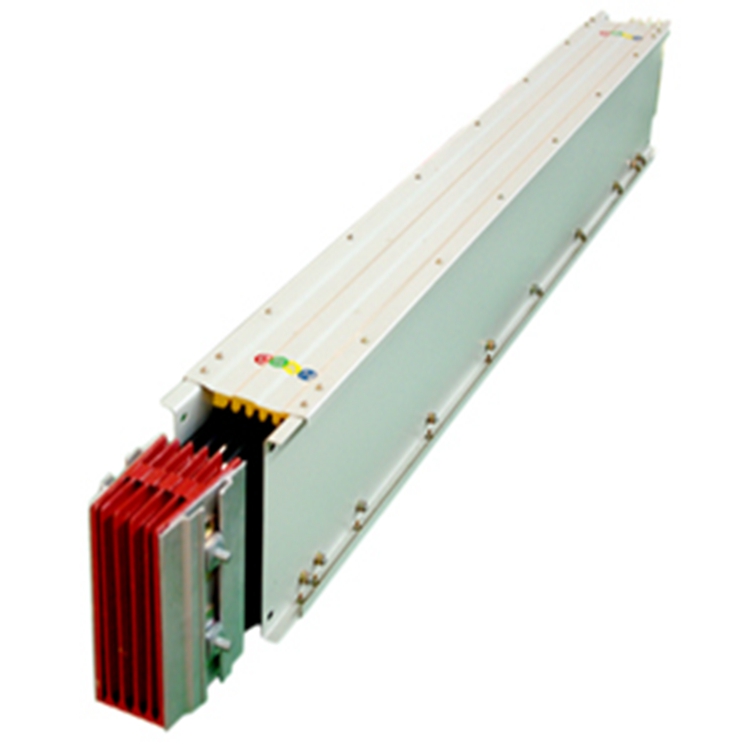

1000A低壓瓦楞型母線槽

特點：
1）適合於大跨距安裝
1000A低壓瓦楞型母線槽該係列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截麵型材，****的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。
母線槽可在1m長度內設置2個插口，兩麵設置即可達4個，而不影響其支撐強度。
2）安裝方便快捷
A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；
B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；
C、體積小、重量輕、安裝方便。
3）散熱性能好，適合大電流輸送，過載能力強

A、波紋型蓋板在散熱時起到肋板的作用，增大了散熱麵積，熱阻小，導熱速度快，降低了銅排的溫升；
B、接頭采用雙麵搭接，使母線草接頭處銅排搭接麵積增大了一倍，降低了接觸電阻及接頭溫升。

 可在特殊環境下長期使用，如溫度高至100℃、低至－50℃的環境溫度下長期工作。高分子樹脂材料在高溫下往往會快速老化降解，設計人員用高溫熱穩定型的特殊樹脂材料大大延緩了使用的壽命，保證了產品的穩定性。

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低於20MΩ。
  4、母線係統能承能3750V的工頻耐壓，曆時1min無擊空穿和閃絡現象。
  5、母線係統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。
  6、插接箱與母線槽的拔插次數不少於200次。

1.1000A低壓瓦楞型母線槽母線槽安裝時整體結構應橫平豎直，母線通道水平安裝，兩支架間距≯2500㎜， 垂直安裝間距≯3600㎜；水平安裝時距地麵安裝高度不小於2.2m，吊杆應有調節水平的技術措施。

2.垂直敷設時距地麵1.8m以上，安裝支架應與通道側板配鑽孔，采用M6-M8螺栓緊固。母線的 拐彎處以及與插接箱的連接處應加支架。 支架成排安裝時支架成排安裝時應排列整齊間距均勻。 當母線的終端盒、始端盒懸空時應采用支架固定，牆體、頂板上的支架****用兩條膨脹螺栓固 定，膨脹螺栓應加平光墊片和彈簧墊片。溫升與集膚效應不無關係。

母線槽作為電能的傳輸介質，可以將電能更可靠、安全地輸送到負載側。金展電氣低壓母線槽等各種母線槽由自己工廠成套生產，質量有保證，有極好的絕緣係統，能****杜絕人身觸電危險。後期運行維護工作量小，可以隨意設置分支單元，從而實現方便的配電。

導電性能優異：鋁合金矩形導體，表麵經複合鍍層處理，提高了性能；接頭鍍銀（鍍錫）處理，降低接觸電阻 提高電能質量：鋁合金及鋼鋁混合型外殼，機械強度高，散熱性能優異，無渦流損耗

母線槽長期運行時至少每年定期檢修一次。檢查總的負載電流不得超過設計電流和主母線槽的額定電流。母線槽檢修前需對母線槽係統進行停電檢查，密集型母線槽始端，完全切斷母線槽所有電源，母線槽，並用萬用電表測量導電體有無電壓，確認母線槽係統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。母線槽使用足夠堅固的材料，確保安裝中運輸及吊高過程的安全。 當使用繩索吊裝母線槽時，在受力處應墊入厚布或波紋紙以保護母線槽3150母線槽免受損壞。當吊裝2500A 以上母線槽時，應用堅固木板夾住母線槽再用繩索捆綁，以防止母線槽外殼變形。 母線槽在連接母線槽前要檢查接觸表麵或絕緣材料是否受到損壞， 同時要檢查是否沾到泥土、灰塵或其它異物，若有則一定要清潔幹淨。

在導體的內部，電阻產生的熱量不易散發，溫度較高，價和電子運轉的速率高，線路不是很扁平，這樣就導致了電子通路相對窄小，電阻就高。在導體的表麵，散熱快、溫度低，價和電子運轉的速率低，線路扁平，這樣就導致了電子通路相對寬大，而故導體表麵電阻小，電子運行較快，這也是電流集膚的原因之一。

矽橡膠耐腐蝕性能也好，瓦楞型母線槽供應商，對於低濃度的酸、堿、鹽的耐受性能較好，如在10%的硫酸中常溫浸漬7天，體積和重量變化都小於1%，拉斷力和斷裂伸長率基本沒有變化。

汙染等級
母線槽本體可在有或火災危險的場所，或有化學汙染的場所；汙染等級4的環境中長期使用。船廠碼頭等地方紫外線非常強烈，瓦楞式母線槽采用了高科技的特殊材料能****地吸收紫外線，保證了複合材料的穩定性。

接頭采用雙麵搭接，使母線草接頭處銅排搭接麵積增大了一倍，降低了接觸電阻及接頭溫升。汙染等級

目前主要為銅排及鋁排、銅鋁複合三種，價格差別較大。除了應該關注其純度，還應注意材料彎折後的機械性能。這裏著重講一下銅鋁複合，銅鋁複合界麵強度直接影響其加工性能和使用可靠性，是銅鋁複合母線較關鍵的性能參數。在進行90°折彎時不起泡，不出現明顯的桔子皮，衝孔、剪切時不出現銅鋁分層，才能在電氣設備中使用，達到了界麵結合強度的較低要求。製造工藝不同，其界麵結合強度不同，用機械壓力將銅、鋁壓接複合，隻能界麵原子形成原子鍵結合，在經過熱處理擴散，使點結合變為麵結合，但其擴散****微薄，界麵結合強度並不高。在特定的工藝條件下加工，使銅鋁熔合，才能形成界麵結合均勻，並有一定厚度的複合層，達到較高的界麵結合強度。
