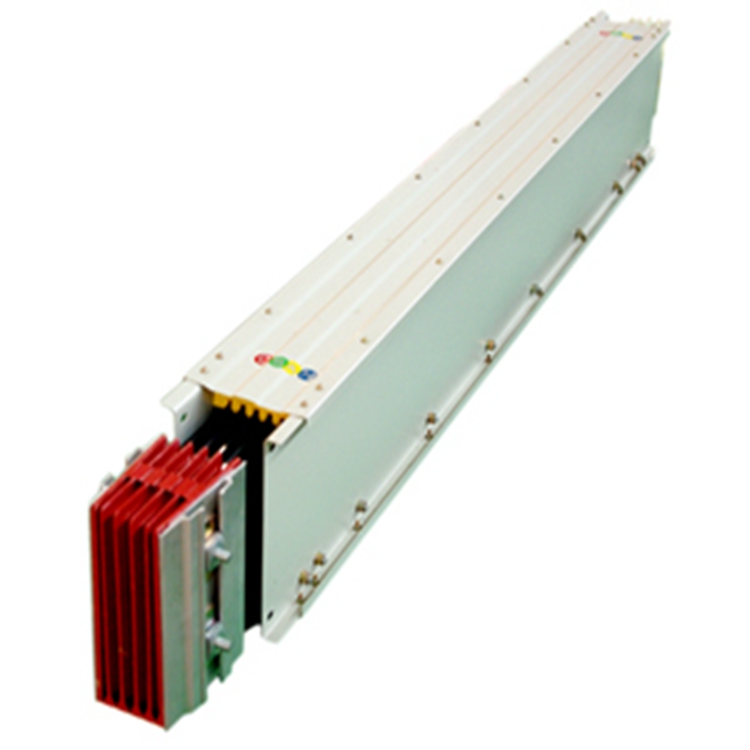

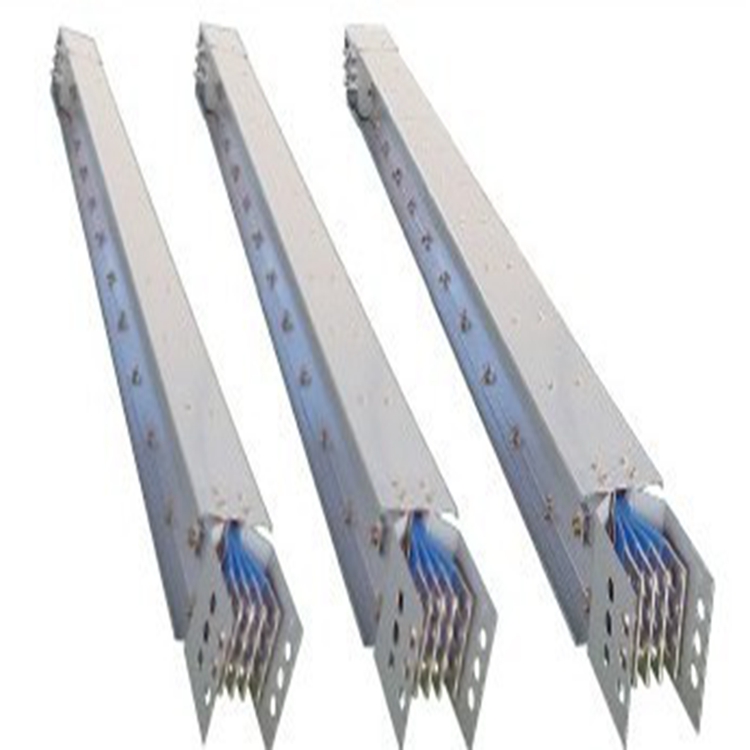

戶外瓦楞型母線槽

戶外瓦楞型母線槽長期運行時至少每年定期檢修一次。檢查總的負載電流不得超過設計電流和主母線槽的額定電流。母線槽檢修前需對母線槽係統進行停電檢查，密集型母線槽始端，完全切斷母線槽所有電源，母線槽，並用萬用電表測量導電體有無電壓，確認母線槽係統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。定期母線槽係統表麵積塵，確保散熱良好。母線槽係統檢修完畢，重新送電前，應檢查絕緣電阻完整的檢修記錄。

母線槽的防護等級並非越高越好，因為防護等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房內，配電櫃的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方麵考慮，是否有消防要求，使用環境等等

通過分析母線槽在交流係統中的成功應用案例，運營商在直流供電係統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠地輸送到負載側。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。在確保到位後使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，收緊螺栓。

母線槽長期運行時至少每年定期檢修一次。檢查總的負載電流不得超過設計電流和主母線槽的額定電流。母線槽檢修前需對母線槽係統進行停電檢查，密集型母線槽始端，完全切斷母線槽所有電源，母線槽，並用萬用電表測量導電體有無電壓，確認母線槽係統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。母線槽使用足夠堅固的材料，確保安裝中運輸及吊高過程的安全。 當使用繩索吊裝母線槽時，在受力處應墊入厚布或波紋紙以保護母線槽3150母線槽免受損壞。當吊裝2500A 以上母線槽時，應用堅固木板夾住母線槽再用繩索捆綁，以防止母線槽外殼變形。 母線槽戶外瓦楞型母線槽在連接母線槽前要檢查接觸表麵或絕緣材料是否受到損壞， 同時要檢查是否沾到泥土、灰塵或其它異物，若有則一定要清潔幹淨。

有較強的絕緣性能，在遇火時無有毒氣體散發。 密集式母線槽插接口設置機動方便，可設置大量的插口通用性較強，當調解用電配置位置時，無需變動供電體係。 密集型母線槽生產工藝決定品質密集式母線的結構決定了它在設計、生產、製造、安裝過程中的特殊性和複雜性，下麵針對正豐密集式母線在生產過程中的注意事項作****說明。 鈑金製作：　

a、母排的剪切、衝孔和折彎精度要保證，特別是折彎精度，折彎角度的變化會導致導體端頭長短不一：　

b、彎通側板衝孔定位要嚴格按空氣型標準執行，否則轉角處母排會鬆動，導致散熱效果下降，運行噪音加大；　

c、蓋板、側板所有的毛刺要清理幹淨，鋼製外殼水平彎通的側板折彎時，外側板需要折彎機成型，減少彎曲半徑；內側板則手工彎製，加大彎曲半徑，這樣才能****避免導體和側板有尖銳棱角的接觸，從而保護絕緣層不受損傷

1.母線槽安裝時整體結構應橫平豎直，母線通道水平安裝，兩支架間距≯2500㎜， 垂直安裝間距≯3600㎜；水平安裝時距地麵安裝高度不小於2.2m，吊杆應有調節水平的技術措施。

2.垂直敷設時距地麵1.8m以上，安裝支架應與通道側板配鑽孔，采用M6-M8螺栓緊固。母線的 拐彎處以及與插接箱的連接處應加支架。 支架成排安裝時支架成排安裝時應排列整齊間距均勻。 當母線的終端盒、始端盒懸空時應采用支架固定，牆體、頂板上的支架****用兩條膨脹螺栓固 定，膨脹螺栓應加平光墊片和彈簧墊片。

母線槽特點是具有係列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用於交流50Hz，額定電壓380V。該產品耐火時間有60分鍾、90分鍾、120分鍾、180分鍾種類，當溫度達到920～1050℃的高溫時才會燃燒，滿負荷運行可達8小時以上。

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低於20MΩ。
  4、母線係統能承能3750V的工頻耐壓，曆時1min無擊空穿和閃絡現象。
  5、母線係統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

  6、插接箱與母線槽的拔插次數不少於200次。

在戶外的施工環境中安裝使用母線槽的時候，草莓视频在线不僅要考慮到相關的腐蝕性方麵的破壞因素，同時對於溫度氣候的差異草莓视频在线也是需要同時予以考慮的。不同的溫度濕度條件對於母線槽的損壞情況時有很多的差別的，所以說在實際的工作中草莓视频在线更是應該要注意到這些因素的差異，從而能夠實現母線槽的耐溫差性能優化。

具有體積小、結構緊湊、運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建築中得到廣泛應用。要熟練掌握低壓母線槽(以下簡稱母線槽)安裝知識，先要了解母線槽的分類和電流等級，在現場安裝中母線槽產品按結構特點分類主要有空氣型和密集型母線槽;按導體分類主要有銅導體母線槽、鋁導體母線槽和覆銅鋁母線槽;按外殼材料分類主要有鋼殼母線槽和鋁合金外殼母線槽。在很多的施工作業中，母線槽的使用是相當的廣泛的，因此對於母線槽的製作工藝上麵，草莓视频在线應該要了解一下有哪些注意事項。

環境溫度

上限： 40℃

下限：-25℃

海拔：2000m以下

濕度

相對濕度在高溫度為 40℃時不超過50%;溫度較低時允許有

較高的相對濕度

凝露條件：有

基本烈度：6度設防

安裝地點：戶內、戶外

在受限製的安裝環境下，母線槽，母線槽的安裝也收到了限製，密集型母線槽其防潮、散熱效果較差。在防潮方麵，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由於線與線之間緊湊排列安裝，Ｌ２、Ｌ３相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限製，隻能生產不大於３ｍ的水平段。由於母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。因此每一種母線槽都有其優勢也有其不足，選擇合適的母線槽至關重要！
