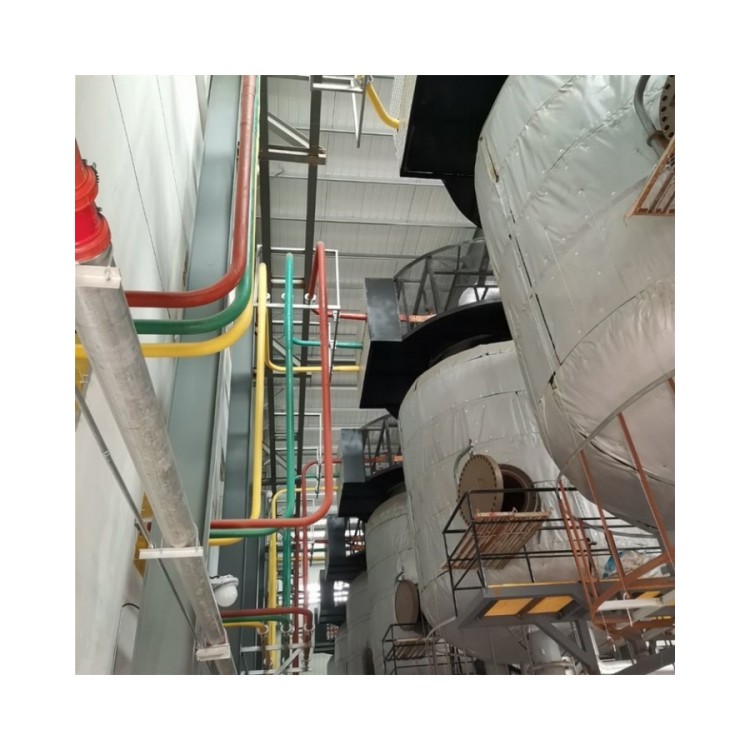

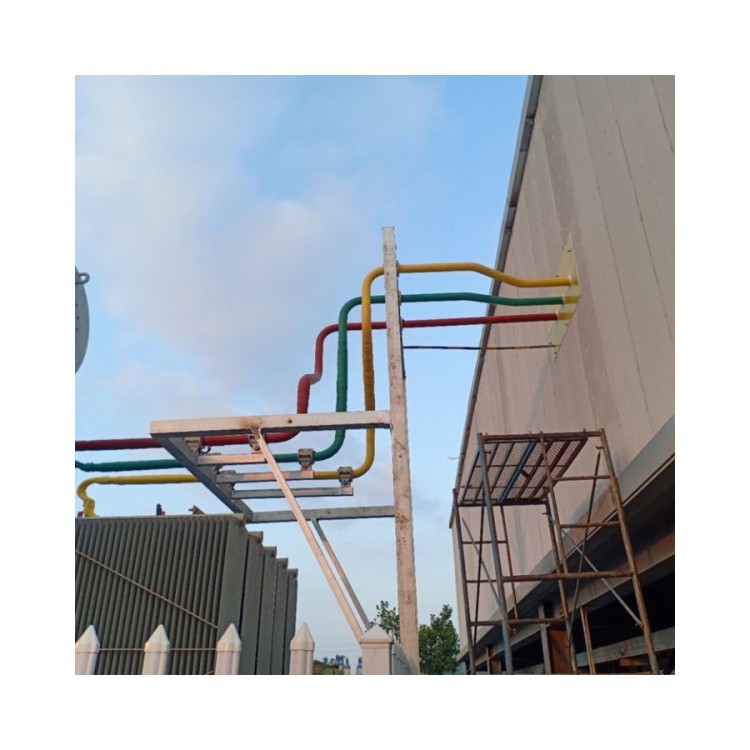

固體絕緣管狀母線

固體絕緣管狀母線功能特點

電流密度大，電阻小，集膚效應小，無須降容使用

普通母線槽，采用熱縮套管，精細加工，裝配，絕緣性能和壽命可靠通過使用母線槽，草莓视频在线可以合並某些分支回路，並用插接箱將之轉化為條大的母線槽。它可簡化電氣係統，得到較多股線低的電流值

電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。並且其“集膚效應"嚴重，減少了電流額定值，增加了電壓降，睿易發熱。線路的****損失大，容易老化。

絕緣材料耐熱係數高

交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧20年。

  抗電氣震動能力強

動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流衝擊。可以直接將管母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強的抗震動能力。

 不受環境幹擾，可靠性高

每相是封閉式屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

 母線架構簡明、布置清晰、安裝方便、維護工作量少。

1.母線槽裝卸：不得將母線槽吊起並用外露的鋼絲繩綁縛，不得將母線槽堆積或拖入空中。不要中止殼體上的其它操作，運用多點提高和叉車提高平穩，不得損壞母線槽。母線槽應堆積在枯燥、清潔、無腐蝕性氣體汙染的倉庫內。柔性填料墊片應置於母線槽頂部和底部之間，並妥善保管。

2.母線槽設備走向：每批母線槽交貨時。一切客房均配有方向圖和詳細的方向表。裝置時，一切母線槽都有相應的支線、分區號和查看號。

3.母線槽裝置前查看：查看母線槽外殼是否無缺、損壞，母線槽外殼螺栓是否鬆動，螺栓銜接結實。查看母線槽插頭接口是否能封閉、鎖緊，用500V兆歐表測量絕緣電阻，每段電阻值不小於20mΩ。

4.母線槽銜接：母線槽支架有必要結實。母線槽應根據零件序列號、相序、編號、方向和設備符號正確放置。銜接此部分時，應對齊母線通道的相鄰部分。母線導體和外殼不該接受機械應力。銜接設備的過程：首要查看母線槽一端的導線銜接麵和銜接器是否損壞。確認無損壞後，翻開銜接母線的兩級母線槽，將母線槽導線刺進銜接器中，然後確保已裝置到位並用扭矩扳手鎖緊；銜接母線時，需要銜接的兩根母線槽導線的端部應彼此對齊，然後將銅銜接器和絕緣隔板刺進母線端子處的相中性線（每根母線夾一根銅線）和左右銜接器中。銅銜接器之間有絕緣隔板。）確認無損壞後，刺進絕緣螺栓，留意銅銜接器、母線端和絕緣隔板的對中。如果銅銜接器和絕緣隔板能固定到位，請擰緊螺栓。應運用500V兆歐表查看裝置結束時的母線槽。絕緣電阻應大於0.5mΩ。為了堅持電路的連續性，雙臂電橋應小於0.1Ω。2M段母線槽設備的偏壓應小於5mm。

5.母線槽敷設高度除專用電氣室（配電室、機房、電氣立管、技術層等）外，空氣中的高度不該小於2.2m；母線槽敷設時，支撐點之間的間隔不該大於2.5m（如：車間內敷設大跨度高強度母線槽時，間距可大於6m）母線槽裝置在支吊架上時，采用固定壓板固定。公交通道的銜接點不該坐落穿牆部分，當公交通道設備穿牆孔時，不得有汙水、雜物進入。母線槽插頭和饋電孔（前叉銜接）應坐落安全、牢靠和便利設備保護的當地。當母線槽直線敷設長度超過60m時，在母線槽穿越建築物的伸縮縫或沉降縫處設置縮短（膨脹）部分，沉降（膨脹）部分。

母線槽將電氣設備中各截流分支回路聯接接在一個電源輸出上的導體。它是調集和分配電力的載體，又稱匯流母線槽。習慣上把各個配電單元中載流分支回路的導體均泛稱為母線槽。母線槽的作用是調集、分配和傳送電能。母線槽在工作中，有巨大的電能通過，短路時，承受著很大的發熱和電動力效應，有必要合理的選用母線槽原料、截麵形狀和截麵積以符合安全經濟工作的要求。

母線槽的母線槽常用類型，有硬母線槽、軟母線槽兩種。硬母線槽用銅或鋁做成，形狀有矩形、槽形和管形數種，多用於35kV及以下的屋內配電設備，110kv～220kv屋外配電設備有時也選用鋁管母線槽。母線槽常用的軟母線槽有鋁絞線、銅絞線或鋼芯銅線等，軟母線槽多用於35kv以上的屋外配電設備。

橋架則是一個支撐和放電纜的支架。橋架在工程上用的很廣泛，隻需鋪設電纜就要用橋架，電纜橋架作為布線工程的一個配套項目，現在尚無專門的規範教導，個生產廠家的規範程式短少通用性，因而，規劃選型過程應根據弱電各個係統纜線的類型、數量，合理選定適用的橋架。電纜橋架具有種類全、運用廣、強度大、結構輕、造價低、施工簡略、配線活絡、設備規範、外型美麗等特征。

固體絕緣管狀母線性能：
1、將祼母線（小電流場合，I ≤ 400A），或表麵被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表麵經酸洗、磷化、電鍍、噴塗，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表麵被裹覆不同的絕緣不同的絕緣材料適合於多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特製的碟形彈簧，確保了連接接觸麵間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在係統故障、溫升過高時可以提醒檢修

■ 連接母排截麵是母線槽係統母排截麵的1.2倍以上，接觸麵為雙麵搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"

■ 結構緊湊，占用的建築物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤

■ 載流能力不受安裝位置及安裝方式的影響

當母線槽故障停電後，現場值班人員應立即對停電的母線槽進行外部查看，並把查看的成果靈敏陳述值班調度員，值班調度員按下述原則處理：

1、不容許對故障母線槽不經查看即行強送電，以防事故擴展。

2、找到故障點並能靈敏阻隔的，在阻隔故障點後應靈敏對停電母線槽康複送電，有條件時應考慮用外來電源對停電母線槽送電，聯路途要防止非同期合閘。

3、找到故障點但不能靈敏阻隔的，若係雙母線槽中的一組母線槽故障時，應靈敏對故障母線槽上的各元件查看，冷倒至工作母線槽並康複送電，聯路途要防止非同期合閘。

4、通過查看找不到故障點時，使用外來電源對故障母線槽進行試送電。

發電廠母線槽故障如電源容許，可對母線槽進行零起升壓，一般不容許發電廠用本廠電源對故障母線槽試送電。

5、雙母線槽中的一組母線槽故障，用發電機對故障母線槽進行零起升壓時，或用外來電源對故障母線槽試送電時，或用外來電源對已阻隔故障點的母線槽先受電時，均需留神母差維護的工作方法，必要時應停用母差維護。

6、3/2接線的母線槽產生故障，經查看找不到故障點或找到故障點並已阻隔的，可以用本站電源試送電。試送開關有必要無缺，並有完備的繼電維護，母差維護應有滿意的靈敏度。

1、戶內使用連續工作。

2、周圍空氣溫度不高於40°℃、溫度下限為-10°℃。

3、相對濕度不超過90%(當周圍空氣溫度為+20°C)。

4、當工作條件有特殊要求時、我廠可按特殊要求製造。

這幾點基本條件就是維持母線槽正常使用的基礎，世間萬物都需要遵循一定的法則，確保減少出現損壞的幾率。如果大家對於這一類電氣設備有任何需求，都可以隨時與草莓视频在线聯係，草莓视频在线將為您提供詳細的介紹，同時保障所銷售的產品質量達到你使用的標準，售後保障全麵，免去您的後顧之憂。
