110千伏複合屏蔽式管型母線

110千伏複合屏蔽式管型母線

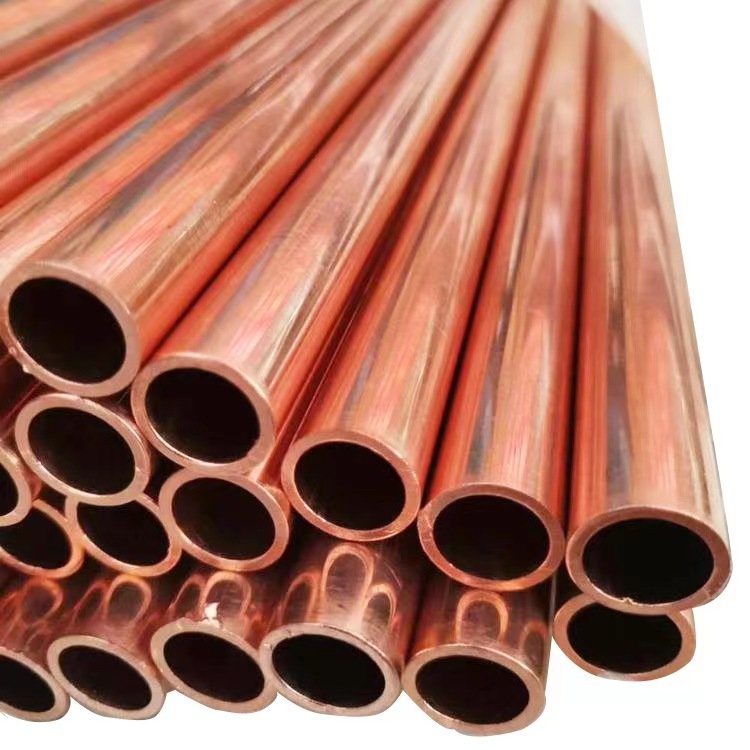

產品特點：

◎載流量大銅管母線為空心導體，表麵積大，電場分布均勻

◎集膚效應低，功率損耗小絕緣銅管母線集膚效應係數低（KF≦1），交流電阻小，可降母線功率的損耗

◎ 散熱條件好，溫升低銅管母線為空心導體，散熱條件好，母線內徑風道能自然形成空氣對流（管內與管外有氣壓差異）

◎ 允許應力『σ』大，機械強度高銅管母線的允許應力為矩形母線的4倍，運行載荷可承受的短路電流大，機械強度高，使母線支撐跨距加大，減少了相應的支柱絕緣子，母線金具以及土建構架基礎麵積

◎ 電氣絕緣性能強絕緣銅管母線采用多層密封屏蔽絕緣方式，外殼接地，電位為零。使電場分布均勻，控製電位和限製電場；避免在絕緣表麵產生局部放電，傳導泄露電流和充電電流，對危險的接觸電壓進行防護等特性

◎ 絕緣銅管母線所用絕緣材料溫度應係數大主絕緣材料適應在－250℃～+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃，耐老化，使用壽命長

◎ 抗電器震動力強直接將銅管母線固定在鋼構架或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強抗震能力

◎ 不受環境幹擾，可靠性高絕緣銅管母線屏蔽密封，內部無凝露產生且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性，同比之下，矩形母線暴露在環境中，容易受人、動物以及其他物偶然接觸而發生接地和短路，不利於安全運行

◎ 絕緣銅管母線連接部位溫升低於導體

電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝、電纜夾層、電纜隧道。而常規母線（矩形母線、離相封閉母線）通常對環境要求較高、空間要求比較大、所以在許多環境惡劣、空間狹小的地方，常規母線的使用受到很大的限製、甚至無法使用。而複合屏蔽管型絕緣母線，其無懼惡劣的環境、安裝占用的空間很小，尤其利於在狹小的空間布置，其適用範圍更廣可靠性更強。

110千伏複合屏蔽式管型母線

優點：

◆額定電流大額定電流可達12000A,特別適合工作電流大的回路

◆集膚效應低，功率損失小絕緣母線的集膚效應效應係數低，Kf≤1，交流電阻小，因而母線的功率損失小。

◆絕緣性能好母線采用密封屏蔽絕緣方式，外殼接地電位為零，帶屏蔽的絕緣管型母線電場分布均（jun1）勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層

◆機械強度高母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距加大。

◆散熱條件好、溫升低母線為空心導體，母線內徑風道能自然形成熱空氣對流，（室內和室外的氣壓差，能自然形成熱空氣對流），散熱條件好

◆絕緣材料耐熱係數高母線的主絕緣材料為聚四氟乙烯，可在-250℃-+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命≥40年。

◆抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有與較強的抗震動能力。

◆不受環境幹擾，可靠性高絕緣母線每相是封閉屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。GECBT-2風電母線係統① GECBT-2認證支持通過德風力發電機公司的認證② GECBT-2風力發電母線係統

◆GECBT-2風力發電母線係統可滿足任何容量的風電機組的需求，環保節能

◆具有載流量大、動熱穩定電流高、絕緣性能可靠、抗過電壓能力強等電氣性能優勢

◆母線槽本體壽命能達到40年以上

主要由外殼、絕緣插頭、金屬母線組成，外殼起防塵和保護作用。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小每極可做成單根或雙根。如外殼為金屬，還有接地保護的功能。從絕緣角度看，要留有足夠距離，以利安全；從發熱角度看，也需留有足夠的空間散熱，保證以對流方式將熱散發到空氣中。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小可做成單根或雙根，如外殼為金屬，還有接地保護的功能。以三相母線槽為例主要結構 。

1.母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規範要求，為滿足母線的搭接麵積，螺栓孔與螺栓之間縫隙較小，由於母線槽螺栓增加了絕緣套管，使縫隙更為狹窄;

2.因此兩段母線槽主母排連接時，兩段母線軸線要嚴格保持在一條中心線上，並使兩段母線槽的母排及絕緣板的螺栓孔對齊，穿上螺栓上緊時，每個螺栓要依次用力均勻。此目的是為防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致損傷;

3.在工程施工管理過程中，發現過幾起由於螺栓絕緣套管受力損傷造成母線槽絕緣降低的情況。接地的連接采用母線殼體能符合接地要求，但當母線外殼全部采用噴塗處理時，須用導線將兩段母線槽用接地螺栓連接。母線槽在安裝之前和安裝之後應對其進行絕緣檢查，並進行比較檢查是否由於安裝質量問題造成母線槽絕緣降低。
