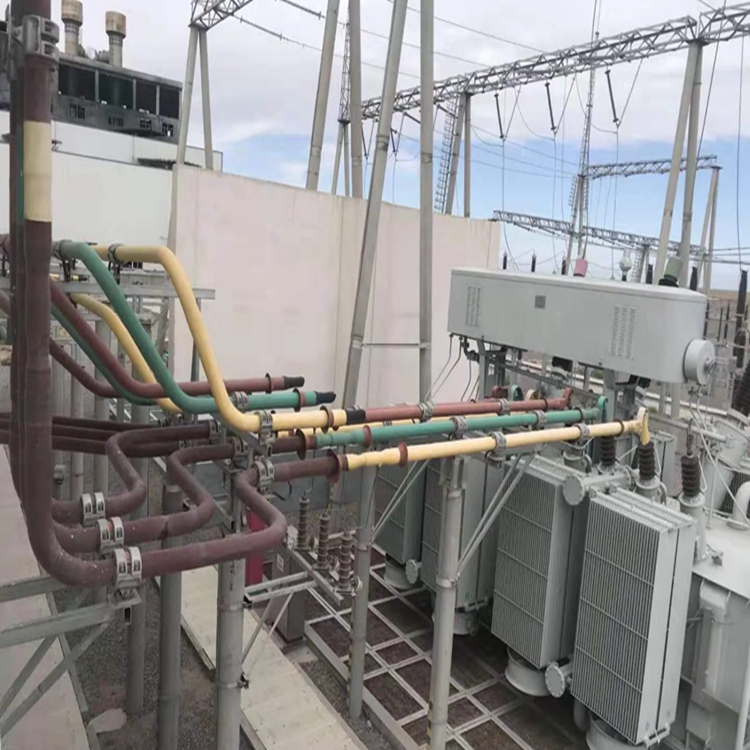

管狀母線槽

產品介紹：

管型母線槽管狀母線槽時間較短，以及技術研發能力，絕緣材料的局限等多方麵原因，目前僅能生產35kV及以下電壓等級的產品。

隨著我國經濟的高速發展，整個社會對電力的需求日益增大。目前110kV和220KV變電所低壓側均采用10kV、35kV電壓等級，隨著主變容量的加大，變壓器低壓側進線側的額定電流也在不斷加大。

常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應係數的增大，造成截流能力的下降、電流分布不均勻。尤其是單台主變容量為180MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。管形母線作為矩形母線的替代品。

母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距可達8米。

管形導體是空芯導體，集膚效應係數小，且有利於提高電暈的起始電壓。戶外配電裝置使用管形導體，具有占地麵積小、架構簡明、布置清晰等優點。

1執行標準:YS/T454-2003鋁及鋁合金導體

2產品牌號：3A21 6063 6R05 1060

3產品狀態：H18 T10 T6 T6511

4室溫物理和力學性能

5鋁管母線常用計算數據

6鋁管母線載流量（基準環境溫度+25℃）

7撓度計算數據（以6063T6型號為例）

8安裝使用說明

管型導體一般焊接後架空安裝，采用 的管母線金具固定，由於在焊接後接頭處的強度有所降低（約為母材的65％），為避免架空後接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多於兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表麵的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純淨的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

主要性能體現在∶

1）管型導體（母線）采用熱頂鑄造無縫管等一係列工藝，表麵光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑒定

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電係統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地麵積小，組合管母線是軟導線占地麵積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長

管狀母線槽布線.
1.當垂直或傾斜安裝金屬線槽時，應采取措施防止電線或電纜在插槽中移動。

2.同一電路的所有相線和中性線應放置在同一個金屬線槽中
3.管型母線的線槽適用於在正常環境和不易受機械損壞的地方進行室內幹燥，但不應用於金屬線槽嚴重腐蝕的地方。
4.金屬線槽繪製的線可以是有線的，如金屬管，硬塑料管，半剛性塑料管，金屬軟管或電纜。引出部分不應損壞管母線或電纜。
5.管型母線槽應接地或可靠接地，但不應用作設備的接地導線。

6，線條應光滑，不變形，內壁應光滑，無毛刺。

其在配電工程的詳細構建處理中相同也麵臨著更高的機械強度要求，應盡可能前進配電工程中各個部件的防護效果，盡量下降或許出現的顯著受損要害程度。根據此，在母線槽的選擇運用中相同也需求表現出較強的機械強度注重度，針對母線槽進行詳細檢測分析，選擇具有較高機械強度的類型，充分表現了母線槽的運用耐久性效果。一般來說，母線槽大多選用金屬板維護殼進行防護，能夠前進本身機械強度效果，但是相同也需求注重於母線槽設備中的相關焊接區域或者是螺栓聯接區域，了解該部分是否相同存在較為誌向的機械強度，盡量避免在任何方麵存在較為顯著的危險問題，確保了後續工業廠房配電工程的作業更為****牢靠。

假設變頻器配備製動單元和製動電阻，變頻器就可以短時間接通電阻，使電能以熱方法耗費掉。當然隻需充沛考慮到製動時****大的電流容量、負載周期和耗費到製動電阻上的額定功率就可以規劃或挑選適合的製動單元。

假設有多台變頻器通過直流母線互連，一台或多台電動機產生的****就可以被其他電動機以電動的方法耗費吸收。這是一種十分有用的作業方法，即便有多個部位的電動機一直處於接連發電狀況，也不必考慮采用處理再生****的作業方法。

外殼采用冷軋輥壓型材組裝，組裝采用進口的無孔鉚接設備，密封效果，防護等級達到IP66，供應密集型母線槽母線槽結構強度變高，標準節可製作成3m、6m、8m（具體按用戶要求選擇），並且可以根據客戶的要求在任意位置設置插口，插口間的間距不小於0.6米即可。封閉式母線槽適用於汽車製造車間，大型商場，展覽館，體育館，機場及高層建築等場所。
