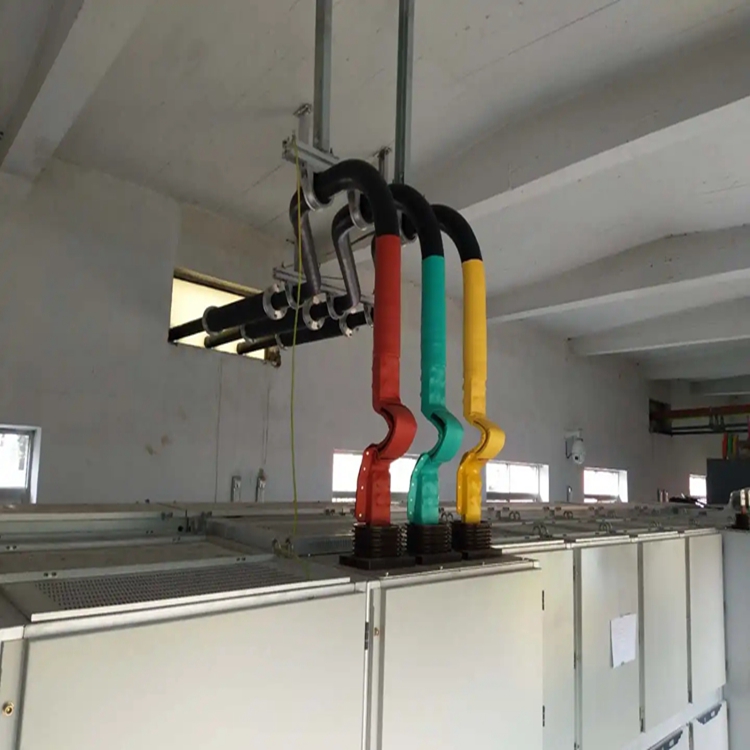

複合屏蔽式管型母線

複合屏蔽式管型母線是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的係統。它可製成標準長度的段節，並且每隔一段距離設有插接分線盒，也可製成中間不帶分線盒的饋電型封閉式母線。為饋電和安裝檢修帶來了****的方便。

母線隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由於采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，並在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個係統更加完善。

1.管型母線散熱好，溫升低。高壓全絕緣管母線為空心導體，母線的內徑風道可以自然隔離母線，具有更好的散熱條件。

2.它可以傳輸大量電流，功率損耗低。管型母線是一種大表麵積、導體表麵電流密度分布均勻、集膚係數低的空心導體。與多根矩形導線相比，在相同的負載和流量下，母線的交流電阻很小，因此母線的功率損耗很小。

3.良好的絕緣性和耐高溫性，總線是密封的、屏蔽的和絕緣的，外殼的接地電位為零。屏蔽絕緣管型母線電場分布均勻，電絕緣性強，耐候性好。它具有優異的電化學穩定性、低介電損耗、阻燃性、耐老化性和約三十年的使用壽命。

4.安裝方便快捷，截麵係數大，機械強度高。可直接固定在鋼結構框架或混凝土支架上，省去了壁套和支柱絕緣子，抗衝擊能力強。母線導體為管狀，截麵係數大，機械強度高。布置跨度大，可減少母線支架數量。

5.安全性高，維護工作量低，管型母線采用蓋板密封，內部無冷凝，****了外部濕氣、灰塵等因素的影響，可靠性高，采用單體密封和屏蔽絕緣，接地可靠。

複合屏蔽式管型母線

優點：

◆額定電流大****高額定電流可達12000A,特別適合工作電流大的回路

◆集膚效應低，功率損失小絕緣母線的集膚效應效應係數低，Kf≤1，交流電阻小，因而母線的功率損失小。

◆絕緣性能好母線采用密封屏蔽絕緣方式，外殼接地電位為零，帶屏蔽的絕緣管型母線電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層

◆機械強度高母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距加大。

◆散熱條件好、溫升低母線為空心導體，母線內徑風道能自然形成熱空氣對流，（室內和室外的氣壓差，能自然形成熱空氣對流），散熱條件好

◆絕緣材料耐熱係數高母線的主絕緣材料為聚四氟乙烯，可在-250℃-+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命≥40年。

◆抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有與較強的抗震動能力。

◆不受環境幹擾，可靠性高絕緣母線每相是封閉屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。GECBT-2風電母線係統① GECBT-2認證支持通過德國REpower等全球著名的風力發電機公司的認證② GECBT-2風力發電母線係統

◆GECBT-2風力發電母線係統可滿足任何容量的風電機組的需求，設計*、環保節能，對惡劣的環境有適應能力

◆具有載流量大、動熱穩定電流高、絕緣性能可靠、抗過電壓能力強等電氣性能優勢

◆母線槽本體壽命能達到40年以上

1.管狀母線的結構具有簡單的特點和清晰的布局。它易於安裝且易於維護，並且維護工作量較少。

2.管狀母線具有散熱好，溫升低的特點。

管狀母線為空心導體，母線內徑風管自然形成熱風對流，散熱條件良好。

3.管狀母線具有不受環境幹擾和高可靠性的特點。

每種類型的管狀母線都是封閉的屏蔽管，內部沒有冷凝，了由於接地和相間短路故障引起的外部濕氣，灰塵和外部接地。該操作具有高可靠性。相比之下，矩形母線暴露在環境中，容易被人，動物和其他物體接觸到地麵和短路，不利於安全操作。

4.管狀母線具有允許應力大，機械強度高的特點。

管狀母線的允許應力是矩形母線的4倍。可以承受短路電流並且機械強度高，這使得母線支撐跨度增加。在母線支架的支撐下，由於母線跨度，母線的跨度可達13米。距離遠，可直接進入高壓室和室內限流電抗器或10kV開關櫃，減少相應的柱管形狀，母線配件和民用建築基礎。

5.管狀母線具有大載流量的特點。

管狀母線具有較大的載流能力，主要在空心導體中，表麵積大，導體表麵均勻，電流密度分布均勻，因此管狀母線特別適用於工作電流大的電路。

6.管狀母線具有強電絕緣性能的特點。

管狀母線采用密封屏蔽管型，外殼接地電位為零。

由於電屏蔽具有：a。均勻電場分布;灣控製電位和極限電場;C。避免管狀表麵局部放電;d。漏電流和充電電流;即防止接觸電壓危險，使屏蔽管狀母線電場均勻分布，電氣管型性能強。

7.管狀母線具有強電阻的特性。

管狀母線直接固定在鋼架或混凝土支架上，了套管和支柱形狀，具有很強的抗振能力。

8.管狀母線具有管狀材料的高耐熱係數的特性。

管狀母線的主要絕緣材料由聚四氟乙烯製成，可在高溫下工作。它具有優異的電性能和化學穩定性，低介電損耗，阻燃性，耐老化性和長達40年的使用壽命。

應用範圍

主要適用於化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建築等輸配電係統及消防係統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電係統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。



管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力係統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表麵電流密分布均勻，因此對工作電流大的回路效果。

主要技術參數

由柴油機房開關櫃至6kV備變小間開關櫃。

采用絕緣銅管母線規格：6.3kV/3150A

 技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

 賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
