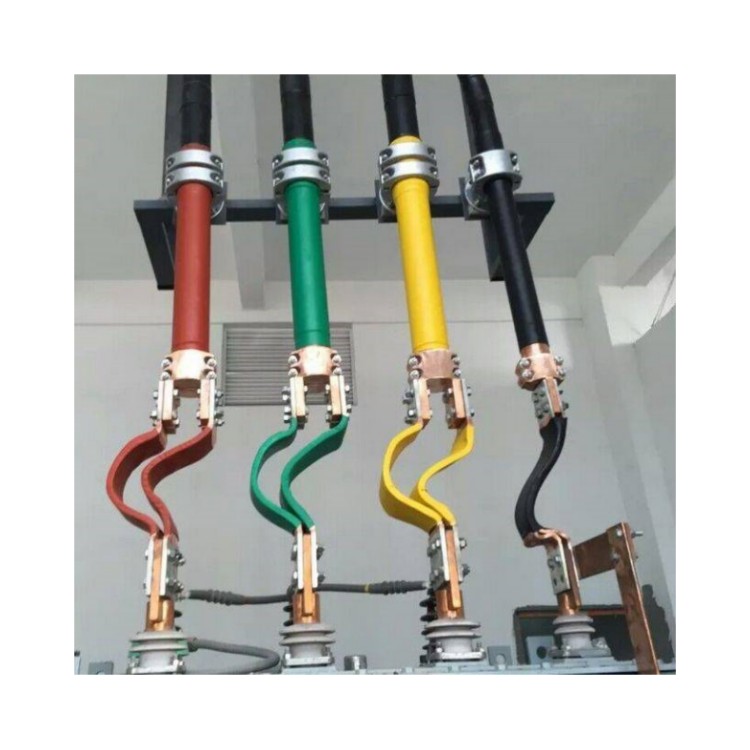

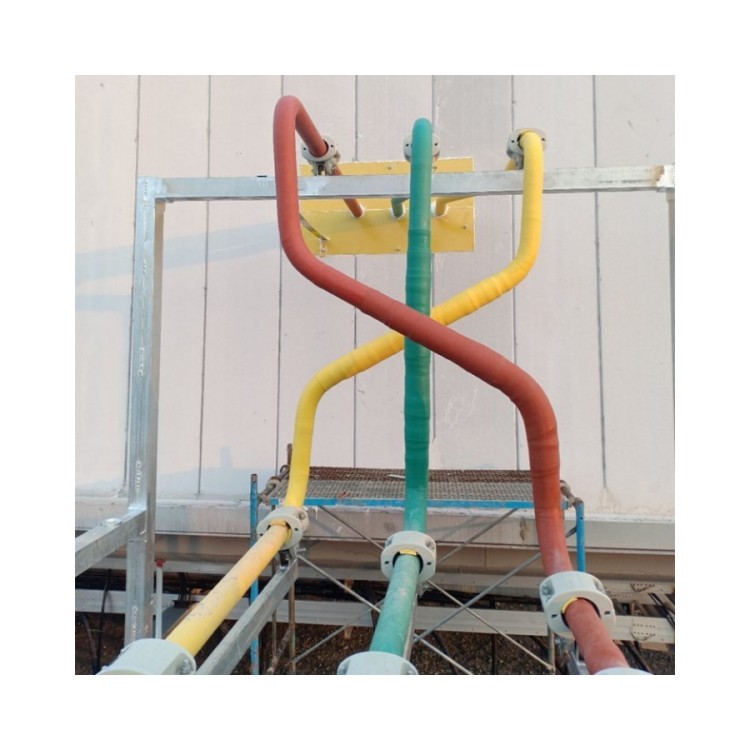

複合式屏蔽絕緣鋁管母線

複合式屏蔽絕緣鋁管母線功用比較

1．母線槽散熱功用好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，容許敷設2層，其原因是考慮散熱。母線槽運用空氣傳導散熱，並經過嚴密觸摸的鋼製外殼，把熱量宣布出去，因此它的散熱功用和電纜比較，電纜散熱功用可見一斑了。

2.母線槽簡直不必維護，日常維護一般是丈量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若選用4.8級，則需求定時緊固，若選用8.8級的高強螺栓則不必定時穩固。而電纜因其材料易於磨損、易老化、壽數較短等要素約束,需求定時進行檢查和維護,甚至替換.

3.載電流範圍上.現在電纜隻能做到1000mm截麵積,額定電流160OA,但這種大規範電纜因為體積及重量過大很少實踐應用與工程中.工程中一般都選用400 mm及以下規範電纜進行配電,這就要求許多根電纜一同供電.而母線槽額定電流能做到6300A,其強壯的載流才幹是電纜根

4.母線槽過載才幹強.取決於它用的絕緣材料作業溫度高，母線槽用的絕緣材料過支選用作業溫度為105℃的材料，現已開宣布作業溫度為140℃以上的輻射交聯阻燃環繞帶(PER）和輻射交聯聚經熱收縮管。而電纜所用的絕緣材料常期作業溫度一般為95℃和105℃，因此母線槽的過載才幹遠遠大於電纜。

5.母線槽分接便利.所謂插接式母線槽,就是它運用插接的辦法把主幹線的電源分接到支線去，每隔若幹米就留有插接箱口,因此分接十分便利。而電纜需求在現場進行分接,可靠性差,即就是預製分支電纜也特別明顯的缺陷,首要是需求向工廠定製,其分支連接辦法選用開口的“℃"型抱箍，時間一久，能否確保緊箍力?加上每一個分支頭的價格不菲，因此預製分支電纜至今應用麵仍不廣。任何一個樓麵需求堵截電源，母線槽無須斷電，隻需在空載的情況下，取下母線槽的插接箱即可。但要堵截預製分支電纜的分支電源，在帶電的情況下操作是十分風險的。

管型導體一般焊接後架空安裝，采用管母線金具固定，由於在焊接後接頭處的強度有所降低（約為母材的65％），為避免架空後接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多於兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表麵的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純淨的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

複合式屏蔽絕緣鋁管母線在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力係統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表麵電流密分布均勻，因此對工作電流大的回路起到顯著效果。

1.母線槽裝卸：不得將母線槽吊起並用外露的鋼絲繩綁縛，不得將母線槽堆積或拖入空中。不要中止殼體上的其它操作，運用多點提高和叉車提高平穩，不得損壞母線槽。母線槽應堆積在枯燥、清潔、無腐蝕性氣體汙染的倉庫內。柔性填料墊片應置於母線槽頂部和底部之間，並妥善保管。

2.母線槽設備走向：每批母線槽交貨時。一切客房均配有方向圖和詳細的方向表。安裝時，一切母線槽都有相應的支線、分區號和查看號。

3.母線槽安裝前查看：查看母線槽外殼是否無缺、損壞，母線槽外殼螺栓是否鬆動，螺栓銜接結實。查看母線槽插頭接口是否能封閉、鎖緊，用500V兆歐表測量絕緣電阻，每段電阻值不小於20mΩ。

4.母線槽銜接：母線槽支架有必要結實。母線槽應根據零件序列號、相序、編號、方向和設備符號正確放置。銜接此部分時，應對齊母線通道的相鄰部分。母線導體和外殼不該接受機械應力。

銜接設備的過程：首要查看母線槽一端的導線銜接麵和銜接器是否損壞。確認無損壞後，翻開銜接母線的兩級母線槽，將母線槽導線刺進銜接器中，然後確保已安裝到位並用扭矩扳手鎖緊；銜接母線時，需要銜接的兩根母線槽導線的端部應彼此對齊，然後將銅銜接器和絕緣隔板刺進母線端子處的相中性線（每根母線夾一根銅線）和左右銜接器中。銅銜接器之間有絕緣隔板。）確認無損壞後，刺進絕緣螺栓，留意銅銜接器、母線端和絕緣隔板的對中。如果銅銜接器和絕緣隔板能固定到位，請擰緊螺栓。應運用500V兆歐表查看安裝結束時的母線槽。絕緣電阻應大於0.5mΩ。為了堅持電路的連續性，雙臂電橋應小於0.1Ω。2M段母線槽設備的偏壓應小於5mm。

5.母線槽敷設高度除專用電氣室（配電室、機房、電氣立管、技術層等）外，空氣中的高度不該小於2.2m；母線槽敷設時，支撐點之間的間隔不該大於2.5m（如：車間內敷設大跨度高強度母線槽時，間距可大於6m）母線槽安裝在支吊架上時，采用固定壓板固定。

公交通道的銜接點不該坐落穿牆部分，當公交通道設備穿牆孔時，不得有汙水、雜物進入。母線槽插頭和饋電孔（前叉銜接）應坐落安全、牢靠和便利設備保護的當地。當母線槽直線敷設長度超過60m時，在母線槽穿越建築物的伸縮縫或沉降縫處設置縮短（膨脹）部分，沉降（膨脹）部分。

1、電氣絕緣性強：管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表麵電廠分布均勻，電氣絕緣性強，可以直接通過電纜溝和電纜夾層。

2、集膚效應低：管形母線的集膚效應係數低，KF≤1，交流電阻小，因而母線的功損耗小，大大提升了母線的導電性能。

3、散熱條件好，溫升低：管形母線為空心導體，母線內經風道能自然形成空氣對流，散熱條件相比常規矩形母線要好。

4、允許應力大，機械強度高：管形母線的允許應力為矩形的4倍，可承受短路電流大，機械強度高，母線支撐跨距大，減少了相應的支柱絕緣子、母線金具、以及土建構架基礎。

5、絕緣材料耐熱係數高：管形母線主絕緣材料采用聚四氟乙烯，可在-250℃~+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、配合其他絕緣材料，產品使用壽命≥20年。

6、抗電器振動能力強：可直接使用母線金屬將管形母線固定在鋼構加上或在混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強抗震動能力。

7、不受環境幹擾，可靠性高：管形母線每相是密封屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起地和相間短路故障，運行具有高度的可靠性。

8、母線架構簡明，布置清晰，安裝方便，維護工作量少。

9、產品一次性安裝使用，終身免維修。

產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大於所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料製成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控製開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控製開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平麵轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線*允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

 賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。

一、變電站母線槽的常見故障：

1、接頭因接觸不良，電阻增大，造成發熱，嚴峻時會使接頭燒紅。

2、支撐絕緣子絕緣不良，使母線槽對地的絕緣電阻下降。

3、母線槽產生曲折、折斷或燒傷。

當大的故障電流通過母線槽時，在電動力和弧光的效果下會使母線槽產生曲折、折斷或燒傷。

二、母線槽故障處理規則

母線槽是指在變電所中各級電壓配電裝置的聯接，以及變壓器等電氣設備和相應配電裝置的聯接，大都采用矩形或圓形截麵的裸導線或絞線，這統稱為母線槽。

母線槽的效果是集合、分配和傳送電能。往常母線槽產生故障，一般痕跡表現為：母線槽維護動作(如母差等)、開關跳閘及有故障引起的聲、光、信號等。

管形導體是空芯導體，集膚效應係數小，且有利於提高電暈的起始電壓。戶外配電裝置使用管形導體，具有占地麵積小、架構簡明、布置清晰等優點。

1執行標準:YS/T454-2003鋁及鋁合金導體

2產品牌號：3A21 6063 6R05 1060

3產品狀態：H18 T10 T6 T6511

4室溫物理和力學性能

5鋁管母線常用計算數據

6鋁管母線載流量（基準環境溫度+25℃）

7撓度計算數據（以6063T6型號為例）

8安裝使用說明

管型導體一般焊接後架空安裝，采用 管母線金具固定，由於在焊接後接頭處的強度有所降低（約為母材的65％），為避免架空後接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多於兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表麵的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純淨的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。
