消防管道抗震係統支架

消防管道抗震係統支架

1、C型鋼為冷壓成型槽鋼，截麵尺寸為41*41*2.5mm，41*62*2.5mm，41*82*2.5mm，41*124*2.5mm等，長度為3000mm或6000mm的標準型材，鋼材材製為Q235B及以上，且滿足《碳素結構鋼》GB/T700-2006規定，壁厚不小於·2.5mm。槽鋼背麵有條形安裝孔和輔助標距，以便於施工時現場安裝及加工，與以後管道安裝，維護和擴展使用；



2、管道抗震支架裝配式管道吊掛支架C型鋼內緣須有齒牙，且不小於0.9毫米，並且所以配件的安裝依靠機械咬合實現，嚴禁任何以配件的摩擦作用來承擔受力的安裝方式，所有連接配件不允許使用跟槽鋼不匹配的彈簧螺母；槽道有加勁肋保證槽道有足夠的強度，確保運輸，切割及安裝時槽鋼截麵無變形；



3、配套安裝金屬管道的管卡內需配惰性橡膠內襯墊，以達到絕緣，防震，降噪（降噪至少達到8dB）的效果。為了減少電迷流對係統的影響金屬管道與管卡接觸處均（jun1）應加絕緣墊，天然橡膠含量達到28%以上的天然橡膠，按不同管徑和支承要求製造成型，以滿足個係統防迷流要求，並要求有防火測試報告；



4、表麵防腐處理：抗震連接構建采用鍍鋅處理，鋅層厚度不小於65um;要滿足600小時中性鹽霧試驗不出線紅鏽；

應用特性

C型鋼作為支吊架的基礎受力構件，可以和各種零部件靈活配置，形成完整的結構支撐體係。

可以通過相關構件快速****地與鋼結構、混泥土等結構主體進行連接，組合成多種形式的成品支吊係統或抗震支吊架係統。

C型槽鋼卷邊帶鋸齒，使得槽鋼與塑翼螺母或彈簧螺母的連接更加安全可靠，**抗剪、止滑、抗衝擊。

新穎的軸向加強筋設計，增加了C型槽鋼的抗彎能力。

方便各種管道、電纜橋架和設備的安裝、維護和擴容。

雙拚槽鋼在加強支架結構的同時，是雙向支撐與吊裝成為可能。

雙拚槽鋼的上撐下吊架安裝方式能夠****提升建築的淨空標高，更加合理利用。

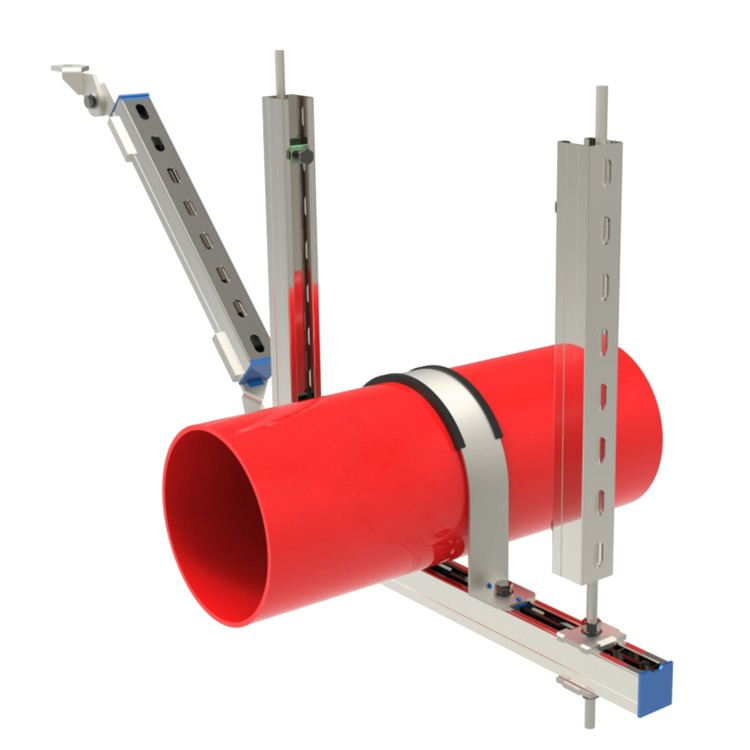

消防管道抗震係統支架

安裝

根據實際所需長度，C型槽鋼可在工地現場裁剪下料。

無需焊接，模塊化配件設計，可任意搭配組裝成各種形式的支吊架係統。

通過使用鋼結構梁夾，可將支架生根在鋼結構中；使用錨栓，可將支架生根在混凝土結構，錨栓的選型計算確定。

支吊架安裝完畢後應擦拭幹淨，所有暴露的槽鋼端部均需安裝端蓋，保護切割截麵，以防生鏽及傷人。

暖通空調專業

1. 鍋爐房、製冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐。

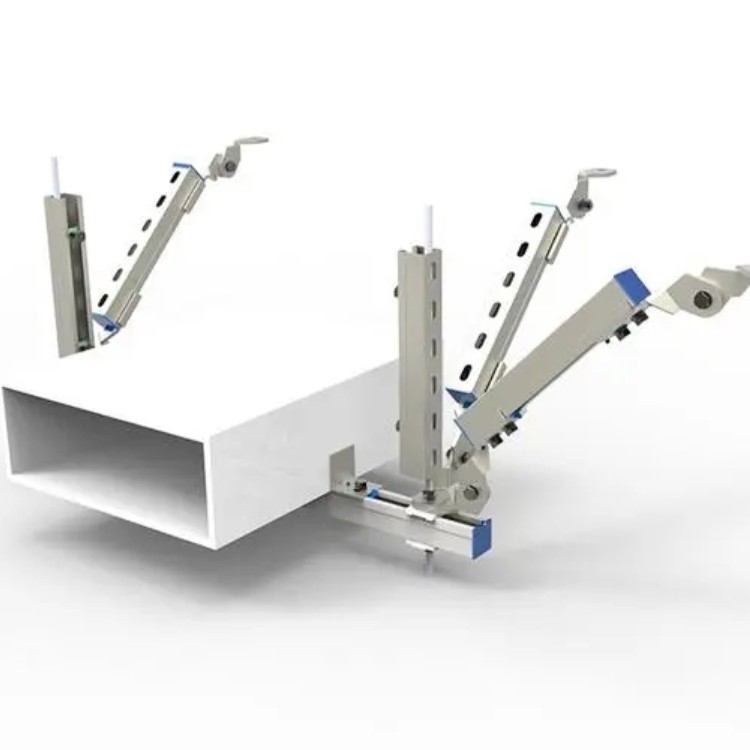

2. 矩形截麵麵積大於等於0.38㎡和圓形直徑大於等於0.70m的風道可采用抗震支吊架。

3. 防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

4. 重力大於1.8kN的空調機組、風機等設備不宜采用吊裝安裝，當采用吊裝時，應避免設在人員活動和疏散通道位置上方，應設置抗震支吊架。

抗震支架的支撐形式

地震支架的基本支撐形式主要有橫向支撐、縱向支撐和雙向支撐三種。橫向抗震支架是抗震支架附加的斜支撐，其水平投影方向與管道軸線垂直。橫向支撐用於抵消地震水平荷載中垂直於管道方向的荷載，並防止管道在地震中的橫向振動，是目前應用****多的一種抗震支撐係統。支座安裝間距和****大設計間距見《建築機電工程抗震設計規範》中的有關內容。

豎向抗震支架是與管道軸線平行的水平斜麵投影。在地震水平荷載作用下，采用縱向支撐可以****平行於管道方向的荷載，防止管道整體縱向位移。與側向支架不同的是，係統中設置的縱向支架數量較少，每一直管段應至少設置一個縱向支撐，當兩個縱向支撐的間距超過了設計****大間距時，需要按照《建築機電工程抗震設計規範》第8.2.3條的規定增加一個縱向支撐。

抗震支架作用原理

它獨特的斜撐結構和科學的設計，不僅能****地抵抗和減輕水平地震力，也能顯著提高建築物本體的抗震性能。並且可以改變管道安裝的抗震支架的高度，以****地抵抗其它方向的地震力，****地提高機電設備的抗震性能。

抗震支架優勢

1.抗震支吊架具有組合性強、通用性好等特點，它能保證其靈活、方便、適用於各種安裝環境。

2.在滿足各種管道安裝的情況下，采用了標高綜合平衡技術，可以利用有限的空間。

3.抗震支撐吊架可定位、調節，且受力可靠。一般而言，抗震支吊架的設計方案比較完善，施工圖集比較完整，這兩個特點深受用戶青睞。

4.抗震支架與傳統支架相比，其安裝速度大約要快6-8倍，造價也隻有傳統支架的一半。

5.抗震支架使用壽命長，安裝後維護也很方便。可根據客戶的不同需求，做出相應的調整。
