單向（側向）抗震支吊架

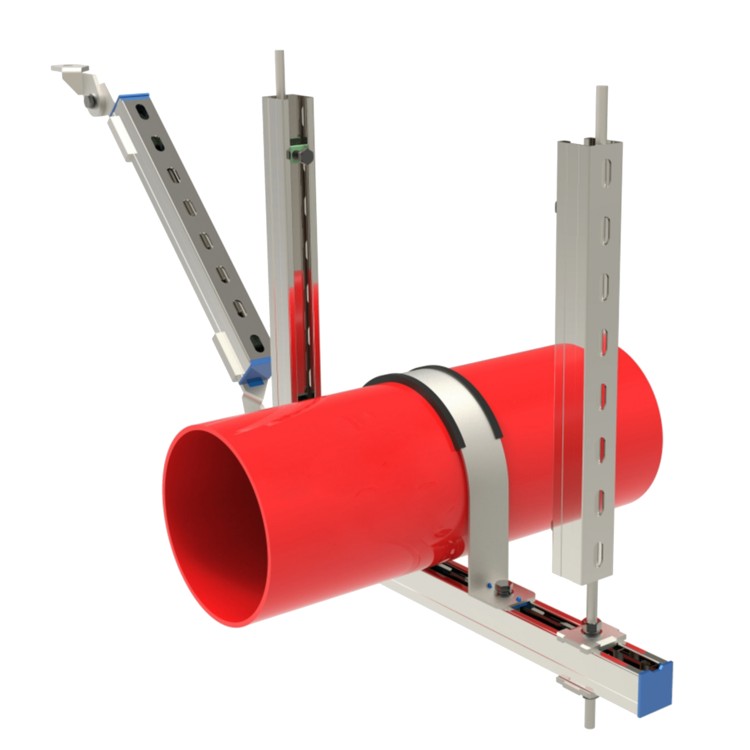

單向（側向）抗震支吊架是限製附屬機電工程設施產生位移，控製設施振動，並將荷載傳遞至承載結構上的各類組件或裝置。 抗震支架在地震中應對建築機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用；抗震支架應根據其承受的荷載進行驗算；組成抗震支架的所有構件應該采用成品構件，連接緊固件的構件應便於安裝

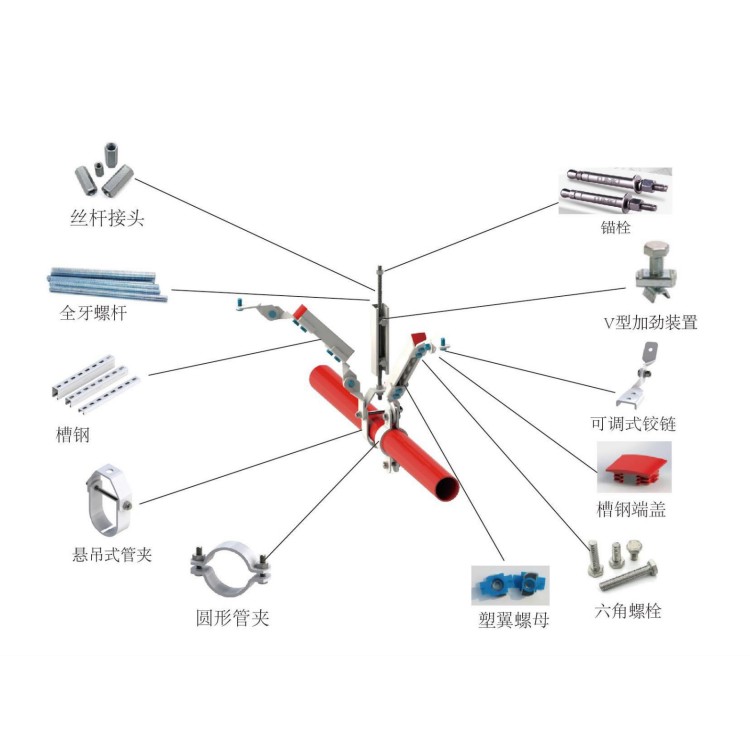

1.C型槽鋼、絲杠和絲杠接頭母線

采用 C型槽鋼和絲杠組合作杆件承載作用(立柱、斜撐、縱向斜撐、橫擔)，C型槽鋼的卷邊帶鋸齒，背麵有條形安裝孔，所有抗震支吊架專用配件的安裝可任意搭配。

2.托臂、預埋哈芬槽

在牆麵使用托臂支撐，可以用做橫梁來支撐風管，電纜，橋架等。采用橢圓孔設計，方便安裝，調節不同長度，符合現場實際情況。

預埋式管道用於中型固定係統，例如安裝管道(通風管道，空調管道，管道等)

3.抗震鉸鏈接(A型 B型)

用於抗震杆與結構或門式支架與結構之間的連接，可根據現場條件和設計要求靈活調節安裝角度。

4.抗震管夾(U型， O型，歐姆管夾)

U形管夾用於單管橫向抗震支吊架的固定； O形管夾用於單管縱向抗震支吊架的固定；歐姆管夾用於門形抗震支吊架的固定； U形管夾， O形管夾，歐姆管夾與橡膠墊配合使用，絕緣減震抗噪音。

5.抗震支架配件

塑翼螺母(槽鋼鎖扣)，加強筋，六角螺栓，凸緣螺母，梁夾(齒壓板)，扣墊多管抗震支架根據實際所需長度，C型槽鋼可在工地現場裁剪下料。

給排水專業

室內給水、熱水以及消防管道管徑大於等於DN65的水平管道，當其采用吊架、支架或托架固定時，應設置抗震支撐。

安裝

多管抗震支架根據實際所需長度，C型槽鋼可在工地現場裁剪下料。

無需焊接，模塊化配件設計，可任意搭配組裝成各種形式的支吊架係統。

通過使用鋼結構梁夾，可將支架生根在鋼結構中；使用錨栓，可將支架生根在混凝土結構，錨栓的計算確定。

支吊架安裝完畢後應擦拭幹淨，所有暴露的槽鋼端部均需安裝端蓋，保護切割截麵，以防生鏽及傷人。

裝配式管道吊掛支架C型鋼內緣須有齒牙，且齒牙不小於0.9毫米，並且所以配件的安裝依靠機械咬合實現，嚴禁任何以配件的摩擦作用來承擔受力的安裝方式，所有連接配件不允許使用跟槽鋼不匹配的彈簧螺母；槽道有加勁肋保證槽道有足夠的強度，確保運輸，切割及安裝時槽鋼截麵無變形；

多管抗震支架配套安裝金屬管道的管卡內需配惰性橡膠內襯墊，以達到絕緣，防震，降噪（降噪至少達到8dB）的效果。為了減少電迷流對係統的影響金屬管道與管卡接觸處均應加絕緣墊，天然橡膠含量達到28%以上的天然橡膠，按不同管徑和支承要求製造成型，以滿足個係統防迷流要求，並要求有防火測試報告；

表麵防腐處理：抗震連接構建采用鍍鋅處理，鋅層厚度不小於65um;要滿足600小時中性鹽霧試驗不出線紅鏽；

燃氣

內徑大於或等於25mm的燃氣管道應進行抗震設計。

電氣

1. 內徑不小於60mm的電氣配管及重力不小於150N/m的電纜梯架、電線槽盒、母線槽均應進行抗震設防。

2. 設在建築屋頂上的共用天線應采取防止因地震導致設備或其部件損壞後墜落傷人的安全防護措施。

單向（側向）抗震支吊架設計流程

1. 設計基本要求

根據《規範》、行業規範，進行項目信息參數提取。

根據招標文件具體內容，進行項目參數具體化選擇。

根據原始圖紙設計說明，進行抗震構造措施選擇。

2. 支吊架抗震設計平麵布置

風、水、電等專業抗震支吊架間距按照《規範》表8.2.3選擇。

抗震綜合支吊架間距取各專業抗震支吊架間距的小值。

3. 抗震支吊架詳圖

根據建築結構形式、管道荷載進行抗震支吊架選型

根據抗震支吊架係統進行產品選擇

4.支吊架布置

支吊架布置應按《規範》8.2、8.3節規定確定
