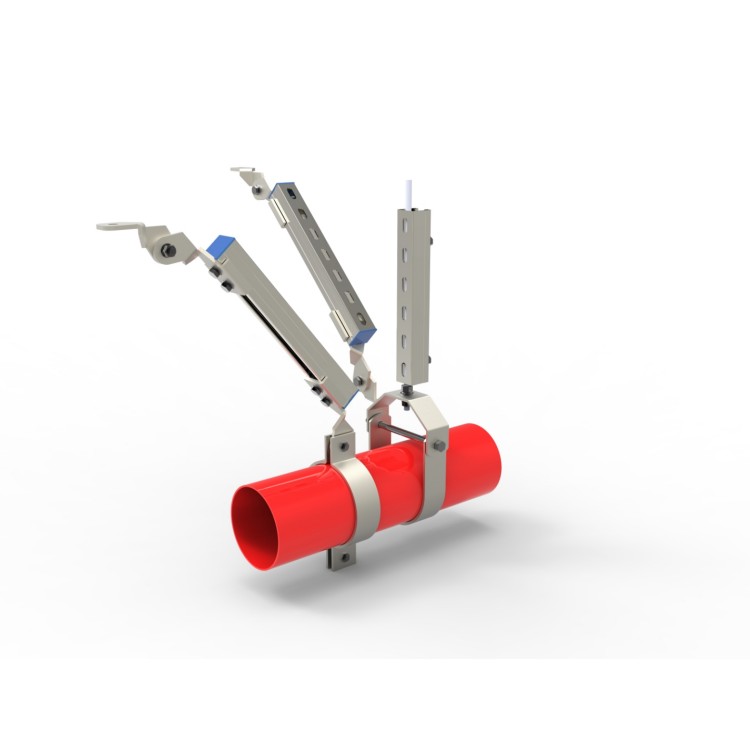

抗震支架單管側向

抗震支架單管側向是由錨固支撐體係、加固支撐體係、抗震連接構件和抗震斜撐組成，與建築結構體間牢固連接。適用於支撐管路、風管、電纜橋架等機電管道設備和提供抗震支撐的吊架產品。

抗震支架是限製附屬機電工程設施產生位移，控製設施振動，並將荷載傳遞至承載結構上的各類組件或裝置。 抗震支架在地震中應對建築機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用；抗震支架應根據其承受的荷載進行驗算；組成抗震支架的所有構件應該采用成品構件，連接緊固件的構件應便於安裝；保溫管道的抗震支架限位應按照管道保溫後的尺寸設計，且不應限製管道熱脹冷縮產生的位移。經抗震加固後的建築給水排水、消防、供暖、通風、空調、燃氣、熱力、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。

應用特性

C型鋼作為支吊架的基礎受力構件，可以和各種零部件靈活配置，形成完整的結構支撐體係。

可以通過相關構件快速與鋼結構、混泥土等結構主體進行連接，組合成多種形式的成品支吊係統或抗震支吊架係統。

C型槽鋼卷邊帶鋸齒，使得槽鋼與塑翼螺母或彈簧螺母的連接更加安全可靠，抗剪、止滑、抗衝擊。

C型鋼為冷壓成型槽鋼，截麵尺寸為41*41*2.5mm，41*62*2.5mm，41*82*2.5mm，41*124*2.5mm等，長度為3000mm或6000mm的標準型材，鋼材材製為Q235B及以上，且滿足《碳素結構鋼》GB/T700-2006規定，壁厚不小於2.5mm。槽鋼背麵有條形安裝孔和輔助標距，以便於施工時現場安裝及加工，與以後管道安裝，維護和擴展使用；

新穎的軸向加強筋設計，增加了C型槽鋼的抗彎能力。

方便各種管道、電纜橋架和設備的安裝、維護和擴容。

雙拚槽鋼在加強支架結構的同時，是雙向支撐與吊裝成為可能。

雙拚槽鋼的上撐下吊架安裝方式能夠提升建築的淨空標高，更加合理利用。

抗震支架的支撐形式

地震支架的基本支撐形式主要有橫向支撐、縱向支撐和雙向支撐三種。橫向抗震支架是抗震支架附加的斜支撐，其水平投影方向與管道軸線垂直。橫向支撐用於抵消地震水平荷載中垂直於管道方向的荷載，並防止管道在地震中的橫向振動，是目前應用****多的一種抗震支撐係統。支座安裝間距設計間距見《建築機電工程抗震設計規範》中的有關內容。

豎向抗震支架是與管道軸線平行的水平斜麵投影。在地震水平荷載作用下，采用縱向支撐可以平行於管道方向的荷載，防止管道整體縱向位移。與側向支架不同的是，係統中設置的縱向支架數量較少，每一直管段應至少設置一個縱向支撐，當兩個縱向支撐的間距超過了設計****大間距時，需要按照《建築機電工程抗震設計規範》第8.2.3條的規定增加一個縱向支撐。

抗震支架作用原理

它獨特的斜撐結構和科學的設計，不僅能抵抗和減輕水平地震力，也能顯著提高建築物本體的抗震性能。並且可以改變管道安裝的抗震支架的高度，以地抵抗其它方向的地震提高機電設備的抗震性能。

抗震支架單管側向優勢

1.抗震支吊架具有組合性強、通用性好等特點，它能保證其靈活、方便、適用於各種安裝環境。

2.在滿足各種管道安裝的情況下，采用了標高綜合平衡技術，可以利用有限的空間。

3.抗震支撐吊架可****定位、調節，且受力可靠。一般而言，抗震支吊架的設計方案比較完善，施工圖集比較完整，這兩個特點深受用戶青睞。

4.抗震支架與傳統支架相比，其安裝速度大約要快6-8倍，造價也隻有傳統支架的一半。

5.抗震支架使用壽命長，安裝後維護也很方便。可根據客戶的不同需求，做出相應的調整。

設計流程

1. 設計基本要求

根據《規範》、行業規範，進行項目信息參數提取。

根據招標文件具體內容，進行項目參數具體化選擇。

根據原始圖紙設計說明，進行抗震構造措施選擇。

2. 支吊架抗震設計平麵布置

風、水、電等專業抗震支吊架間距按照《規範》表8.2.3選擇。

抗震綜合支吊架間距取各專業抗震支吊架間距值。

3. 抗震支吊架詳圖

根據建築結構形式、管道荷載進行抗震支吊架選型

根據抗震支吊架係統進行產品選擇

4.支吊架布置

支吊架布置應按《規範》8.2、8.3節規定確定

給排水專業

室內給水、熱水以及消防管道管徑大於等於DN65的水平管道，當其采用吊架、支架或托架固定時，應設置抗震支撐
