抗震管廊支吊架

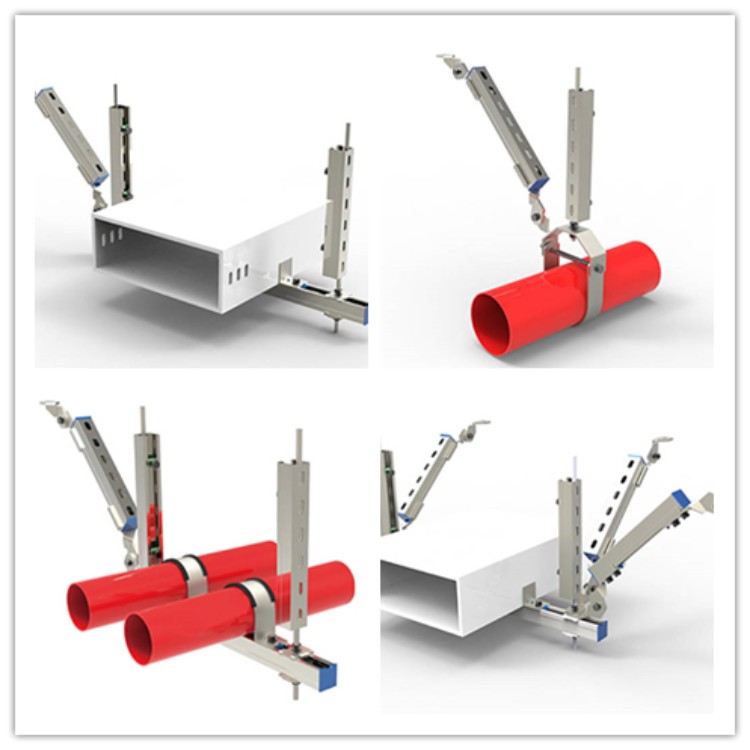

抗震管廊支吊架多管抗震支架根據實際所需長度，C型槽鋼可在工地現場裁剪下料。

無需焊接，模塊化配件設計，可任意搭配組裝成各種形式的支吊架係統。

通過使用鋼結構梁夾，可將支架生根在鋼結構中；使用錨栓，可將支架生根在混凝土結構，錨栓的選型****計算確定。

支吊架安裝完畢後應擦拭幹淨，所有暴露的槽鋼端部均（jun1）需安裝端蓋，保護切割截麵，以防生鏽及傷人。

裝配式管道吊掛支架C型鋼內緣須有齒牙，且齒牙****不小於0.9毫米，並且所以配件的安裝依靠機械咬合實現，嚴禁任何以配件的摩擦作用來承擔受力的安裝方式，所有連接配件不允許使用跟槽鋼不匹配的彈簧螺母；槽道****有加勁肋保證槽道有足夠的強度，確保運輸，切割及安裝時槽鋼截麵無變形；

抗震支架的支撐形式

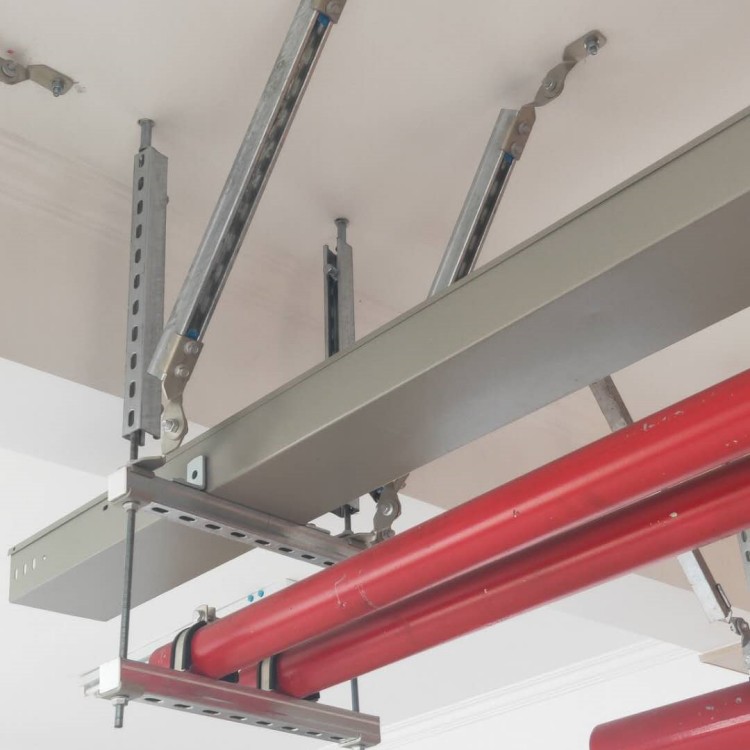

地震支架的基本支撐形式主要有橫向支撐、縱向支撐和雙向支撐三種。橫向抗震支架是抗震支架附加的斜支撐，其水平投影方向與管道軸線垂直。橫向支撐用於抵消地震水平荷載中垂直於管道方向的荷載，並防止管道在地震中的橫向振動，是目前應用****多的一種抗震支撐係統。支座安裝間距和****大設計間距見《建築機電工程抗震設計規範》中的有關內容。

豎向抗震支架是與管道軸線平行的水平斜麵投影。在地震水平荷載作用下，采用縱向支撐可以****平行於管道方向的荷載，防止管道整體縱向位移。與側向支架不同的是，係統中設置的縱向支架數量較少，每一直管段應至少設置一個縱向支撐，當兩個縱向支撐的間距超過了設計****大間距時，需要按照《建築機電工程抗震設計規範》第8.2.3條的規定增加一個縱向支撐。

抗震支架作用原理

它獨特的斜撐結構和科學的設計，不僅能****地抵抗和減輕水平地震力，也能顯著提高建築物本體的抗震性能。並且可以改變管道安裝的抗震支架的高度，以****地抵抗其它方向的地震力，****地提高機電設備的抗震性能。

抗震管廊支吊架抗震支架優勢

1.抗震支吊架具有組合性強、通用性好等特點，它能保證其靈活、方便、適用於各種安裝環境。

2.在滿足各種管道安裝的情況下，采用了標高綜合平衡技術，可以利用有限的空間，使之更****率。

3.抗震支撐吊架調節，且受力可靠。一般而言，抗震支吊架的設計方案比較完善，施工圖集比較完整，這兩個特點深受用戶青睞。

4.抗震支架與傳統支架相比，其安裝速度大約要快6-8倍，造價也隻有傳統支架的一半。

5.抗震支架使用壽命長，安裝後維護也很方便。可根據客戶的不同需求，做出相應的調整。

抗震支吊架設計流程

1. 設計基本要求

根據《規範》、行業規範，進行項目信息參數提取。

根據招標文件具體內容，進行項目參數具體化選擇。

根據原始圖紙設計說明，進行抗震構造措施選擇。

2. 支吊架抗震設計平麵布置

風、水、電等專業抗震支吊架間距按照《規範》表8.2.3選擇。

抗震綜合支吊架間距取各專業抗震支吊架間距的****小值。

3. 抗震支吊架詳圖

根據建築結構形式、管道荷載進行抗震支吊架選型

根據抗震支吊架係統進行產品選擇

4.支吊架布置

支吊架布置應按《規範》8.2、8.3節規定確定

給排水專業

室內給水、熱水以及消防管道管徑大於等於DN65的水平管道，當其采用吊架、支架或托架固定時，應設置抗震支撐。

暖通空調專業

1. 鍋爐房、製冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐。

2. 矩形截麵麵積大於等於0.38㎡和圓形直徑大於等於0.70m的風道可采用抗震支吊架。

3. 防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

4. 重力大於1.8kN的空調機組、風機等設備不宜采用吊裝安裝，當****采用吊裝時，應避免設在人員活動和疏散通道位置上方，應設置抗震支吊架。

燃氣

內徑大於或等於25mm的燃氣管道應進行抗震設計。

電氣

1. 內徑不小於60mm的電氣配管及重力不小於150N/m的電纜梯架、電線槽盒、母線槽均應進行抗震設防。

2. 設在建築屋頂上的共用天線應采取防止因地震導致設備或其部件損壞後墜落傷人的安全防護措施。

抗震支架安裝規範

1.每段平直水管路應在管端兩端設置側向抗震支架。

2.當兩側的抗震支吊架間距大於****大設計間距時，中間應增設抗震支吊架；

3.每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架之間的間距超過****大設計間距時，應按要求的間距依次增加縱向抗震支吊架。

4.水平管路剛性連接，兩個相鄰加固點之間允許縱向偏移，水管和電線套管不能超過****大水平支架間距的1/16，風道、電纜梯架、電纜托盤和電纜線槽不能超過其寬度的兩倍。

5.在水平管線拐彎處0.6米範圍內，設置橫向抗震支吊架。

6.水平管線通過豎直管道與地麵設備連接時，豎直管線與設備之間應采用柔性連接，豎直管線在600 mm範圍內設側向支撐，豎直管線在150 mm以上底部設抗震支撐。

7.所有的抗震支架****可靠地與結構主體連接，管道在穿越建築物的沉降縫時應考慮沉降位移。

8.在水平管道的撓性補償器和伸縮節的安裝兩端****設置橫向和縱向抗震支撐架。

9.側向和縱向抗震支撐架的斜撐安裝垂直角度宜為45o，且不小於30o。

10.當管道沿牆敷設設有入牆支架且管卡能將管道緊固四周時，管道可作為橫向抗震支承。
