高低壓管型母線

高低壓管型母線產品特點：

　　1.載流量大

　　銅管母線為空心導體，表麵積大，電場分布均勻

　　2.集膚效應低，功率損耗小

　　絕緣銅管母線集膚效應係數低(KF≦1)，交流電阻小，可降母線功率的損耗

　　3.散熱條件好，溫升低

　　銅管母線為空心導體，散熱條件好，母線內徑風道能自然形成空氣對流(管內與管外有氣壓差異)

　　4.允許應力大，機械強度高

　　銅管母線的允許應力為矩形母線的4倍，運行載荷可承受的短路電流大，機械強度高，使母線支撐跨距加大，減少了相應的支柱絕緣子，母線金具以及土建構架基礎麵積。

　　5.電氣絕緣性能強

　　絕緣銅管母線采用多層密封屏蔽絕緣方式，外殼接地，電位為零。使電場分布均勻，控製電位和限製電場，避免在絕緣表麵產生局部放電，傳導泄露電流和充電電流，對危險的接觸電壓進行防護等特性。

　　6.絕緣銅管母線所用絕緣材料溫度應係數大

　　主絕緣材料適應在-250℃～+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃，耐老化，使用壽命長。

　　7.抗電器震動力強

　　高低壓管型母線直接將銅管母線固定在鋼構架或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強抗震能力。

　　8.不受環境幹擾，可靠性高

　　絕緣銅管母線屏蔽密封，內部無凝露產生且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性，同比之下，矩形母線暴露在環境中，容易受人、動物以及其他物偶然接觸而發生接地和短路，不利於安全運行。

　　9.絕緣銅管母線連接部位溫升低於導體,銅管母線結構簡明，布置清晰，安裝方便，免於維護

1、母線載流量大；

2、集膚效應係數小，電流分布均（jun1）勻；

3、功率損失小，機械強度高，可顯 著減少母線橋支柱絕緣子的數量，節約綜合成本；

4、母線外表麵有絕緣護 套層，安全係數高；

5、母線實行免維護運行，使用壽命長等特點。

 二、銅、鋁管母線的規格

銅、鋁管母線分為兩大類：全絕緣類和半絕緣類，以其額定電壓等級 或額定載流量數值來區分規格

三、使用條件

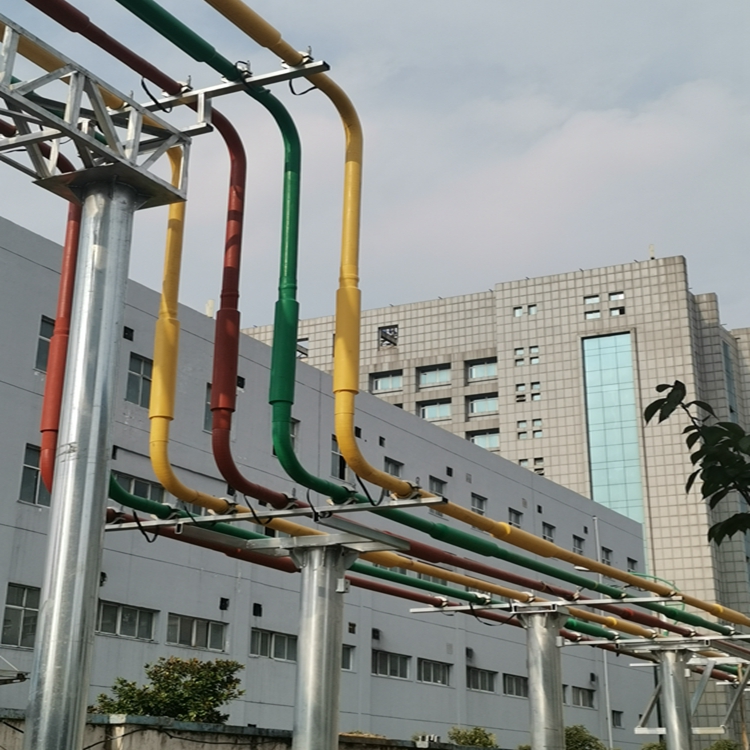

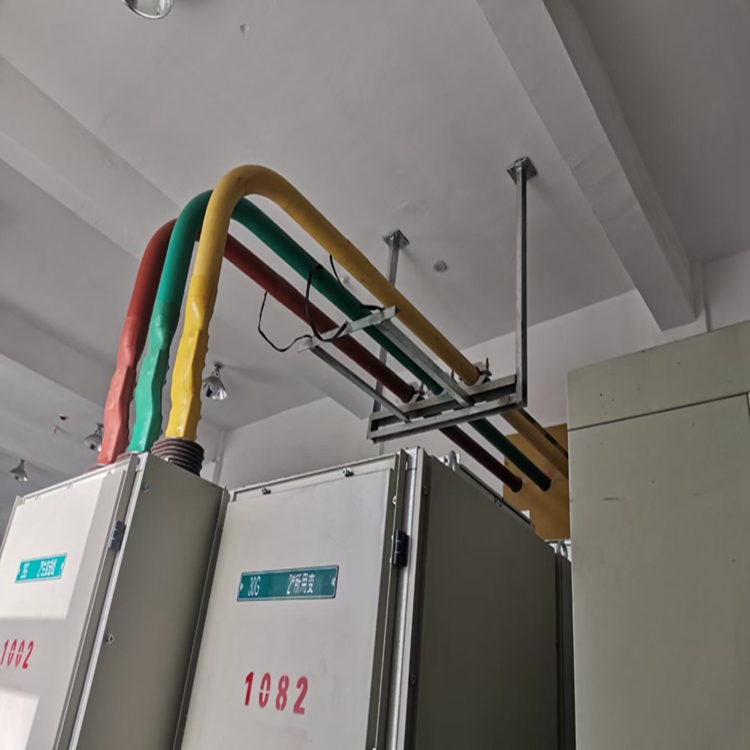

1. 可用於戶外也可用於戶內；

2. 環境溫度： +45 C ，-35 C；

3. 可用於非特殊汙染地區，若重汙染地區需在定貨時說明，可特殊設 計；

4. 海拔高度：3000m 以下（超出此高度另行設計），

5. 正常運行時，母線導體長期允許的工作溫度不應超過 90 C；與設備 O 對接的鍍銀處理的接線端子處，溫度不應超過 105 C；鋼構支架的 O 溫度在人可觸碰的地方不宜超過 70 C，人難以接觸到的地方不宜超 O 過 100 C。 四．銅、鋁管母線的安裝 1 銅、鋁管母線采用明敷時需用管母線支架支撐

O

2. 銅、鋁管母線水平敷架橫向相間距離：10kV 等級相間距離≥275 ㎜,****大跨度≤6m.

3．支架強度要求滿足係統短路電動力的要求 五．絕緣銅、鋁管母線安裝後的試驗：

絕緣銅、鋁管母線安裝後應進行 1min 的交流工頻耐壓試驗，試驗中無 異常現象才能投入運行。以下為絕緣銅、鋁管母線的工頻耐壓試驗電壓（kV）
