高壓固體絕緣封閉管母線

 高壓固體絕緣封閉管母線

產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大於所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料製成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控製開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控製開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平麵轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

1.管狀母線的結構具有簡單的特點和清晰的布局。它易於安裝且易於維護，並且維護工作量較少。

2.管狀母線具有散熱好，溫升低的特點。

管狀母線為空心導體，母線內徑風管自然形成熱風對流，散熱條件良好。

3.管狀母線具有不受環境幹擾和高可靠性的特點。

每種類型的管狀母線都是封閉的屏蔽管，內部沒有冷凝，由於接地和相間短路故障引起的外部濕氣，灰塵和外部接地。該操作具有高可靠性。相比之下，矩形母線暴露在環境中，容易被人，動物和其他物體接觸到地麵和短路，不利於安全操作。

4.管狀母線具有允許應力大，機械強度高的特點。

它是三相四線和五線組成，適用於工業和采礦區，甚至適用於高層建築物附近的設備翻新或車間設備的翻新。密集管狀母線。但是，管型母線如何裝備？實際上，它的設備並不像想象的那麽難。它平均分為三個過程，仔細計劃就足夠了。密集型管型母線的設備：對於母線的連接，請使用具有高絕緣性，耐電弧性和阻燃性的高強度絕緣板作為連接附件，並用帶絕緣套的螺栓緊固。根據標準的要求，為了滿足母線的重疊麵積，螺栓孔和螺栓之間的間隙較小，因為管型母線螺栓增加了絕緣套，從而使間隙變窄;因此，當連接兩段式管狀母線的主母線時，應嚴格將兩個母線的軸線保持在同一中心線上，並且兩個管型母線的母線和絕緣板的螺栓孔應保持一致。對齊。擰緊螺栓時，****依次均勻地應用每個螺栓。這是為了防止設備過程中剪切力的作用而損壞螺栓上的絕緣套。在工程施工過程中，已發現螺栓絕緣套受力破壞而形成管狀母線絕緣的下降狀態的幾個原因。接地連接可以通過使用母線殼來滿足接地要求，但是在噴塗所有母線殼時，管狀母線的兩個部分****通過接地螺栓與電線連接。

管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力係統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表麵電流密分布均勻，因此對工作電流大的回路效果。

 高壓固體絕緣封閉管母線

1，首先需要檢查到貨情況

每個母線都要求具有一定程度的直線度，無劃痕，顏色均勻，無變形和機械損壞。

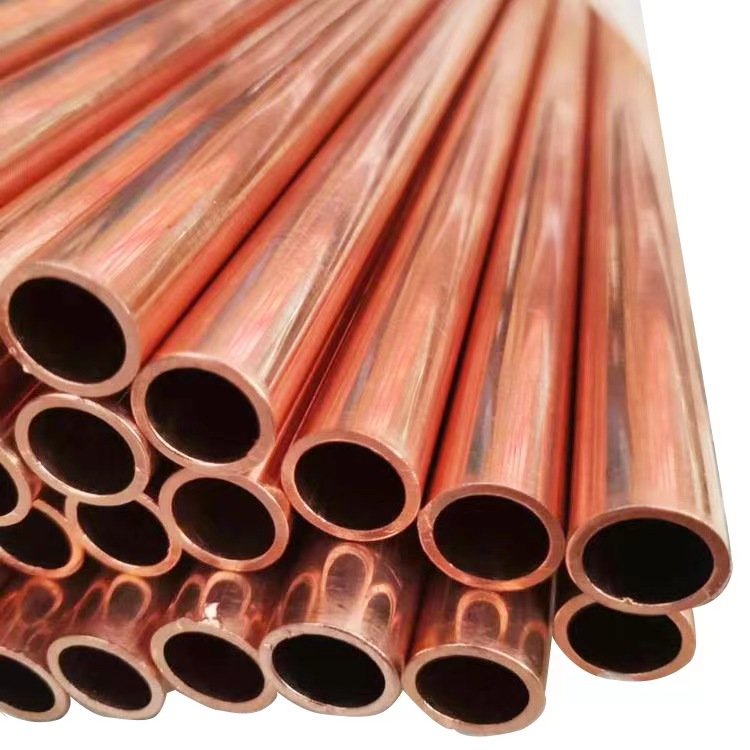

2.銅管母線的焊接
凹槽加工：凹槽加工有特殊凹槽。凹槽角度在65~75°之間，凹槽光滑均勻，無毛刺和毛邊。焊接前，清潔母線槽的所有50mm側麵，無氧化膜，濕氣和油跡。
3，管狀母線提升
在提升管母線之前，應將阻尼線插入每根管中，並應安裝端蓋或端子球。終端球應塗上相漆。當管子被吊起時，在接觸表麵上塗上砂紙或鋼絲刷，以去除表麵上的氧化層，用布擦拭油，然後塗上油脂進行安裝。
4.管狀母線安裝到位後進行調整和檢查

在管狀母線就位後，檢查所有配件是否完好，安裝位置和方向是否正確，彈性銷是否都已打開。每個管狀母線固定在中間點，並且應該是直的並且沒有變形，並且表麵是光滑的。母線的每個部分保持水平，線內管狀母線保持在同一直線上，相管型母線位於同一水平麵上。相位之間的距離和到地麵的距離符合設計要求，並符合法規的要求。

性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

 賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
