10KV澆鑄型高壓管狀母線槽

母線隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由於采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，並在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個係統更加完善。

10KV澆鑄型高壓管狀母線槽機械強度高管形母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距大可達8米。散熱好、溫升低管形母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相比常規母線要好。損耗低管形母線的外形決定了其表麵集膚效應係數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣母線的絕緣層的介質損耗低於0.01%。絕緣材料耐熱係數高交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～+200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧30年。抗電氣震動能力強動穩定試驗結果表麵，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流衝擊。

外殼采用冷軋輥壓型材組裝，組裝采用進口的無孔鉚接設備，密封效果 母線槽，防護等級達到IP66，供應密集型母線槽母線槽結構強度變高，標準節可製作成3m、6m、8m（具體按用戶要求選擇），並且可以根據客戶的要求在任意位置設置插口，插口間的間距不小於0.6米即可。母線槽適用於汽車製造車間，大型商場，展覽館，體育館，機場及高層建築等場所。

（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

10KV澆鑄型高壓管狀母線槽母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規範要求，為滿足母線的搭接麵積，螺栓孔與螺栓之間縫隙較小，由於母線槽螺栓增加了絕緣套管，使縫隙更為狹窄;2.因此兩段母線槽主母排連接時，兩段母線軸線要嚴格保持在一條中心線上，並使兩段母線槽的母排及絕緣板的螺栓孔完全對齊，穿上螺栓上緊時，每個螺栓要依次用力均勻。此目的是為防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致損傷;3.在工程施工管理過程中，發現過幾起由於螺栓絕緣套管受力損傷造成母線槽絕緣降低的情況。接地的連接采用母線殼體能符合接地要求，但當母線外殼全部采用噴塗處理時，須用導線將兩段母線槽用接地螺栓連接。母線槽在安裝之前和安裝之後應對其進行絕緣檢查，並進行比較檢查是否由於安裝質量問題造成母線槽絕緣降低。母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

設計特點：

單螺栓夾緊端子

母線槽設計采用了先進的單螺栓夾端子，為母線槽單元連接元件，由於它的特殊構造，可以防止安裝時的錯誤操作，同時隻要施緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

高防護等級插孔

母線槽在插孔處設計了安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉並加鉛死，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作。使母線的安全性得到了很大的提高。

外殼(防護殼)級次敷

母線槽設計5個電流等級，隻采用了3個級次的外殼，這樣當係繞按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同，因此大大方便了安裝。

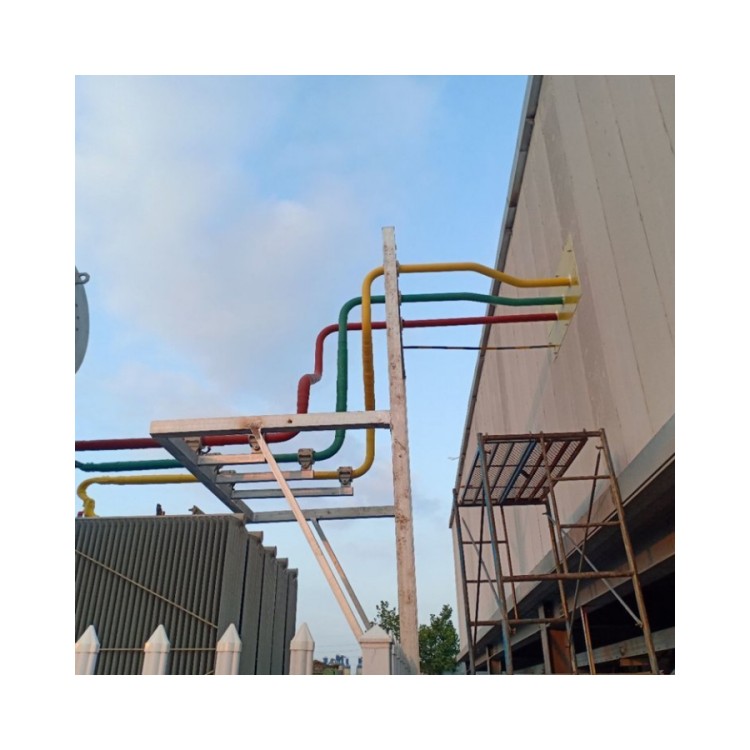

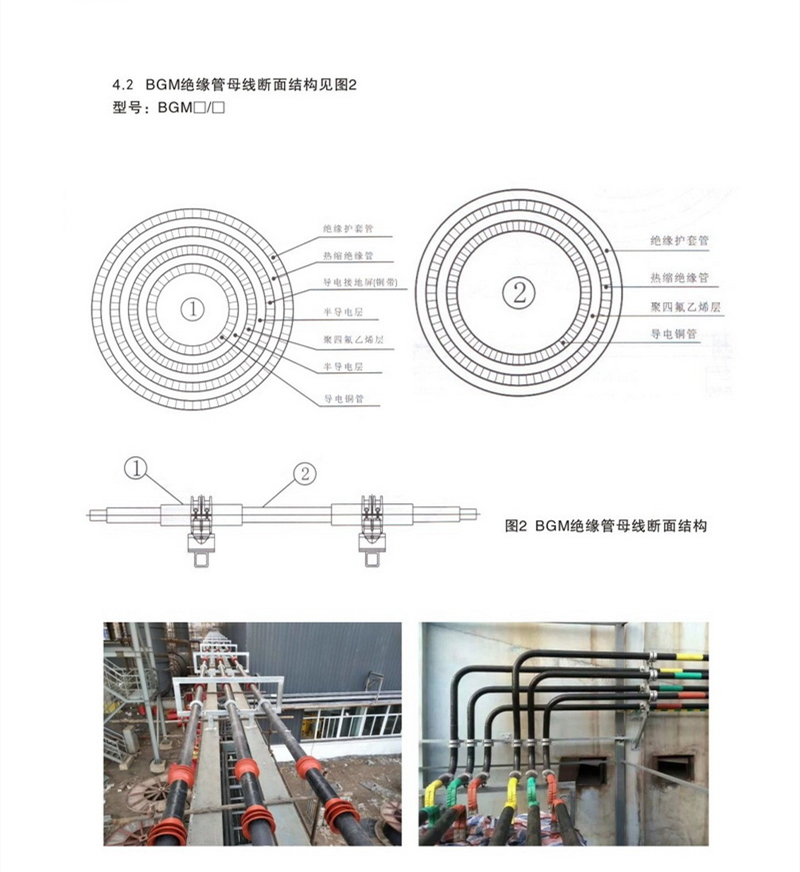

管形絕緣母線的連接，是母線技術的一個重要環節。國內很多廠家目前采用的是外置連接器的方式，優點是連接方便，接觸麵大；其缺點是：外觀有明顯凸起，不美觀。更重要的是不利於絕緣處理，操作難度大，凸起部位不可避免地會產生氣泡，形成局放點，短期可能不會出現問題，長期運行，勢必會造成局放點擴大，終造成絕緣擊穿。目前國內同類產品出現質量問題，也基本上都是在連接處絕緣擊穿。

為保護外殼、導電排、絕緣材料及有關附件組成的母線係統。它可製成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可製成中間不帶分線盒的饋電型封閉母線槽。在高層建築的供電係統中，動力和照明線路往往分開設置，母線槽作為供電主幹線在電氣豎井內沿牆垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變容母線槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。

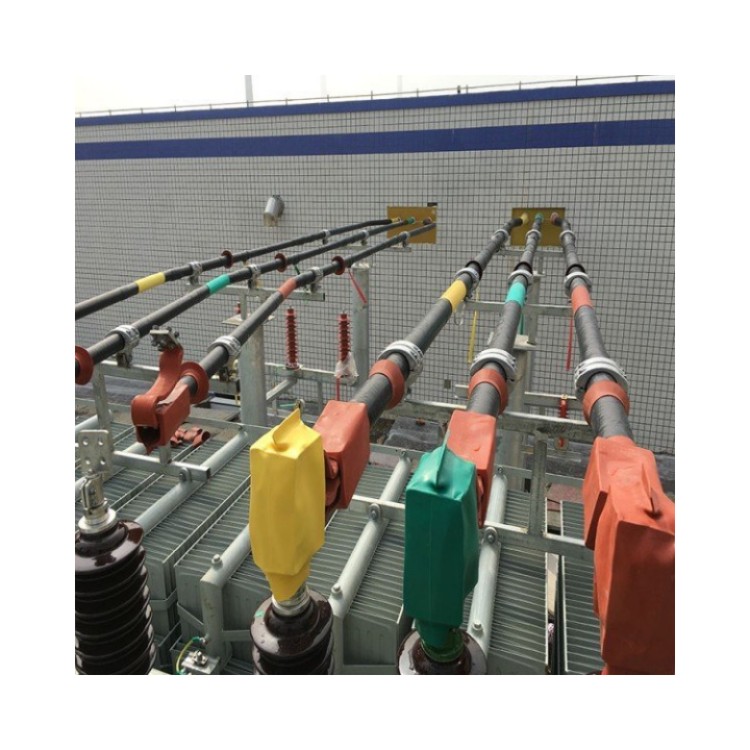

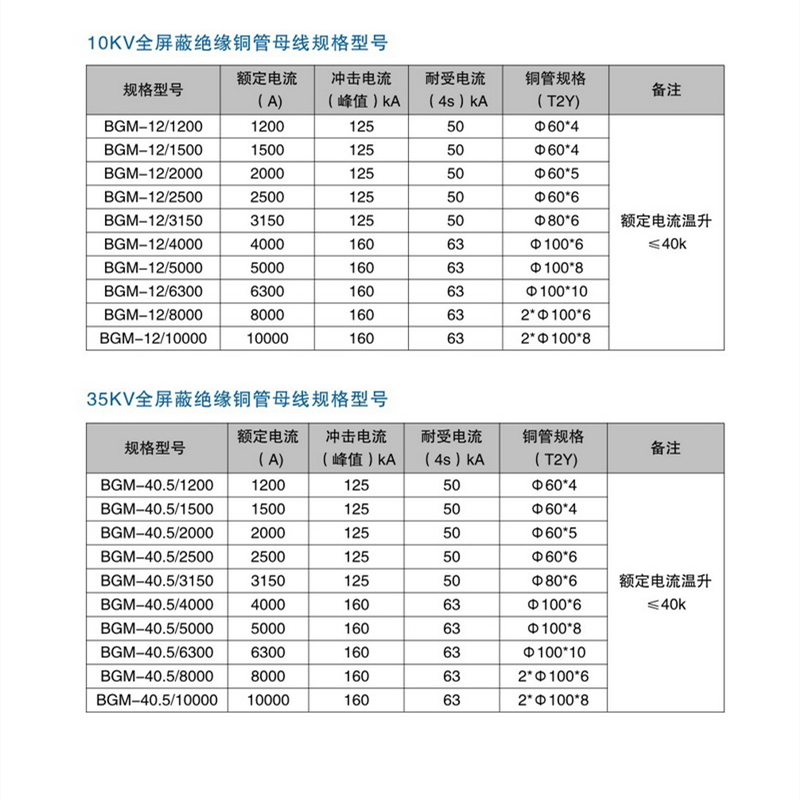

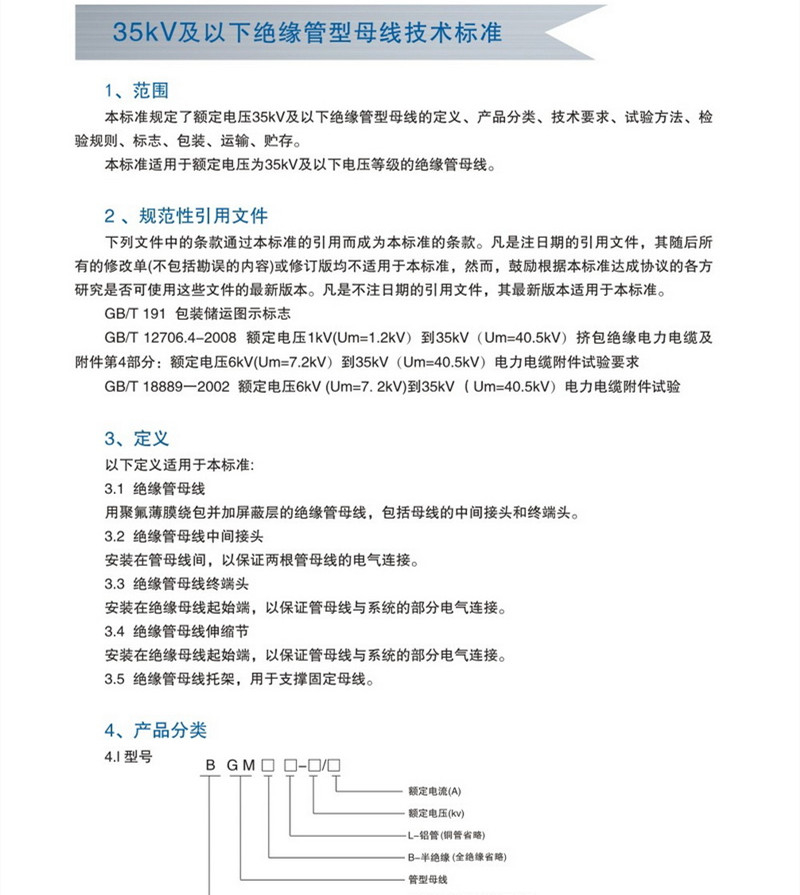

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

母線運行過程中應密封良好，不能有水、雜物、小動物進入。

應有方便的連接接地線的位置。
