固體絕緣高壓管型母線

固體絕緣高壓管型母線母線槽送電前****做絕緣試驗，用500V兆歐表測量相間、相殼之間、各個功能單元的絕緣電阻，其絕緣電阻不得小於2MΩ。母線槽使用的時候會有些許問題存在，為避免或減輕影響，在安裝時，要求它的的安裝能夠有很好的防水防塵等，這樣才能夠確保母線槽能夠很好的進行工作。在母線槽進行安裝的時候，首先要注意它環境的條件，看環境的中的濕度怎樣，會不會影響到母線槽的工作，根據環境的條件，要選擇合適的參數的母線槽。

因為環境的因素導致母線槽不能很好地進行工作，出現不必要的故障。母線槽在使用的時候，防水措施一定要好，因為當水進入到母線槽內部的時候，會使得母線槽的絕緣性能變差，長期這樣使用會導致母線槽短路，使得供電出現問題，這樣會影響工作。雖然母線槽本身有很好的防水措施，但是為了以防萬一在安裝的時候，也要有一定的防水的防護措施，這樣避免因為天氣不好樓層之間相互漏水影響母線槽的使用。

應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊後，穿入絕緣螺栓，並注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由於插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊後將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接麵及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位後運用扭力扳手鎖緊。

管型母線有耐火母線、防火母線、防火蔓延母線、普通母線等多重類型。草莓视频在线來看看各種管母線的詳細說明。

耐火母線槽設計用於消防設備的供電，不能用於其他用途。因此，管式母線的耐熱性良好，母線的熱能不能消散，因此不能長時間滿負荷使用。除耐火母線外，其他管狀母線可長時間滿負荷運行。

當母線槽故障停電後，現場值班人員應立即對停電的母線槽進行外部查看，並把查看的成果靈敏陳述值班調度員，值班調度員按下述原則處理：

1、不容許對故障母線槽不經查看即行強送電，以防事故擴展。

2、找到故障點並能靈敏阻隔的，在阻隔故障點後應靈敏對停電母線槽康複送電，有條件時應考慮用外來電源對停電母線槽送電，聯路途要防止非同期合閘。

3、找到故障點但不能靈敏阻隔的，若係雙母線槽中的一組母線槽故障時，應靈敏對故障母線槽上的各元件查看，冷倒至工作母線槽並康複送電，聯路途要防止非同期合閘。

4、通過查看找不到故障點時，使用外來電源對故障母線槽進行試送電。

發電廠母線槽故障如電源容許，可對母線槽進行零起升壓，一般不容許發電廠用本廠電源對故障母線槽試送電。

5、雙母線槽中的一組母線槽故障，用發電機對故障母線槽進行零起升壓時，或用外來電源對故障母線槽試送電時，或用外來電源對已阻隔故障點的母線槽先受電時，均需留神母差維護的工作方法，必要時應停用母差維護。

6、3/2接線的母線槽產生故障，經查看找不到故障點或找到故障點並已阻隔的，可以用本站電源試送電。試送開關有必要無缺，並有完備的繼電維護，母差維護應有滿意的靈敏度。

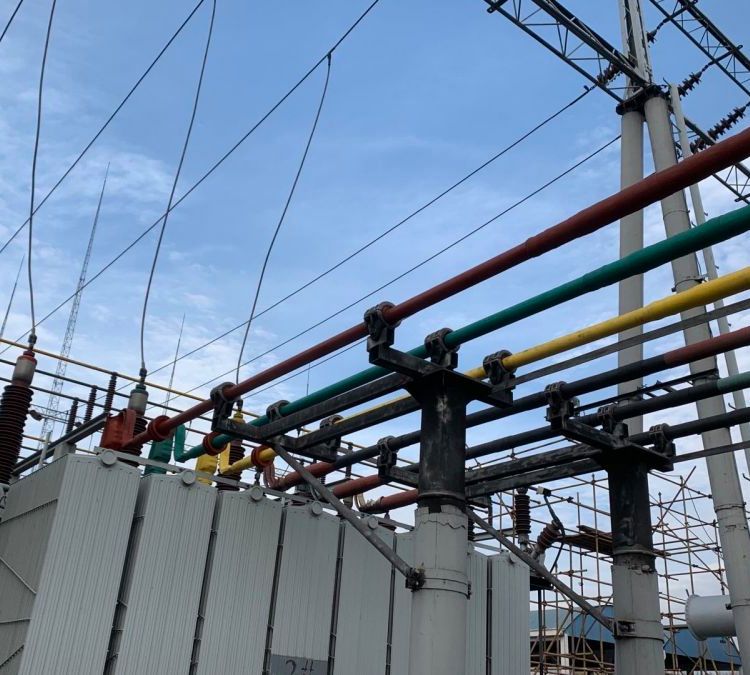

固體絕緣高壓管型母線具有以下特點：

  載流量大

管形母線的主體為空心銅管或鋁合金管，表麵積大，相對常規矩形母線，其導體表麵電流密度分布均勻，額定電流可達12000A。

  絕緣性能好

管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表麵電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層。

  散熱好、溫升低

管形母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相比常規母線要好。

  損耗低

管形母線的外形決定了其表麵集膚效應係數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣管形母線絕緣層的介質損耗低於0.01%。

  絕緣材料耐熱係數高

交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧20年。

  抗電氣震動能力強

動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流衝擊。可以直接將管母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強的抗震動能力。

 不受環境幹擾，可靠性高

管形母線的每相是封閉式屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

複合屏蔽管型絕緣母線，就是利用銅管（或鋁合金管）作為導體、外敷絕緣的一種母線產品。在國外被稱之為"管型電纜"。我公司根據其特點，命名為複合屏蔽管型絕緣母線。

性能：
1、將祼母線（小電流場合，I ≤ 400A），或表麵被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。

2、封閉外殼采用鋼材，表麵經酸洗、磷化、電鍍、噴塗，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。

3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。

4、母線表麵被裹覆不同的絕緣不同的絕緣材料適合於多種場合。

5、結構合理，電氣、機械性能良好，多種功能單元齊全。

主要性能體現在:

1)管型導體(母線)采用熱頂鑄造無縫管等一係列的工藝，表麵光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2)產品采用公司自行研發的稀土、耐熱鋁合金材料具有優良的加工、焊接、導電及耐熱性能。

3)對流散熱條件好，溫升低，損耗小，導電能力強、載流量大(國網武漢高壓研究院《試驗報告》2008纜字第S13號);

4)耐熱性能高，可提高管母線的工作溫度(工作溫度達到150℃-200℃)，導體在高溫下具有較高的機械強度，提高輸變電係統的安全可靠性(武漢理工大學材料研究與測試中心《檢測報告》2008343號);

5)安裝占地麵積小，組合管母線是軟導線占地麵積的1/3;

6)管型母線抗腐蝕，不易覆冰、抗災能力強，使用壽命長

7)安裝方便，外形美觀，運行安全、穩定、可靠，便於檢修和維護。

現場連接施工
●嚴禁帶電拆裝母線槽。
●側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿牆測裝時應注意母線本體端部的插入口向外安裝。
●吊裝時，在安裝麵上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定於母線的安裝高度）然後將掛鉤件與吊裝夾具上的Φ7 孔聯即可。
●吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。
●母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大於2mm 的間隙，並且外形應平齊，然後安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。
●母線可逐段安裝，也可幾段組裝後裝於吊、側裝夾具上，在組裝母線過程中隻可用木棒，不準用大於外殼硬度的物體撞、敲母線各部，以免損壞產品。
●在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大於0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。

●出線盒（插接箱）插拔時，應將出線盒上的自動開關處於“分斷"狀態下進行，插入時嚴格按出線盒及出線口上的相序標誌插合，不得出錯，****由電工專業人員操作。
