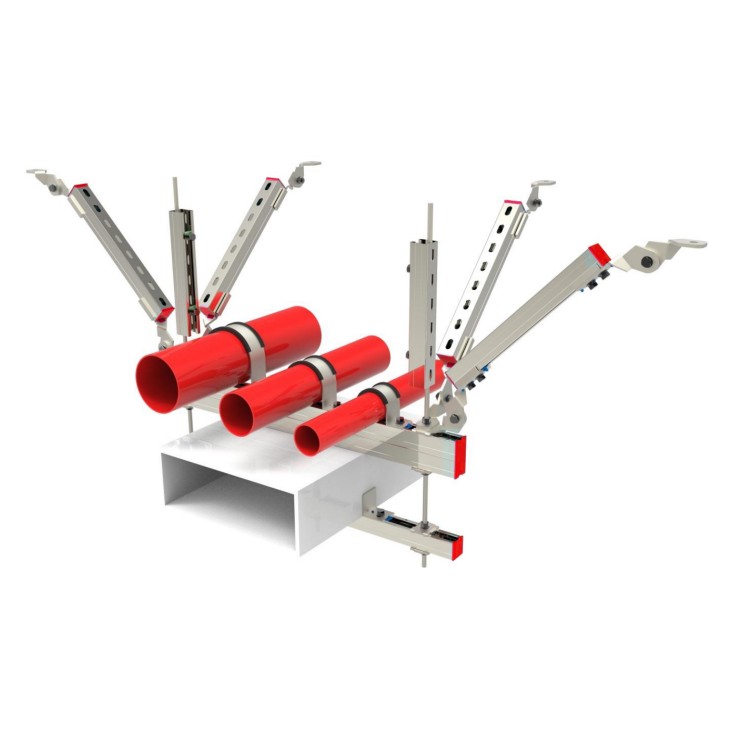

多管抗震支架

抗震支架是限製附屬機電工程設施產生位移，控製設施振動，並將荷載傳遞至承載結構上的各類組件或裝置。 抗震支架在地震中應對建築機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用；抗震支架應根據其承受的荷載進行驗算；組成抗震支架的所有構件應該采用成品構件，連接緊固件的構件應便於安裝

應用特性

C型鋼作為支吊架的基礎受力構件，可以和各種零部件靈活配置，形成完整的結構支撐體係。

可以通過相關構件快速與鋼結構、混泥土等結構主體進行連接，組合成多種形式的成品支吊係統或抗震支吊架係統。

C型槽鋼卷邊帶鋸齒，使得槽鋼與塑翼螺母或彈簧螺母的連接更加安全可靠，抗剪、止滑、抗衝擊。

C型鋼為冷壓成型槽鋼，截麵尺寸為41*41*2.5mm，41*62*2.5mm，41*82*2.5mm，41*124*2.5mm等，長度為3000mm或6000mm的標準型材，鋼材材製為Q235B及以上，且滿足《碳素結構鋼》GB/T700-2006規定，壁厚不小於2.5mm。槽鋼背麵有條形安裝孔和輔助標距，以便於施工時現場安裝及加工，與以後管道安裝，維護和擴展使用；

新穎的軸向加強筋設計，增加了C型槽鋼的抗彎能力。

方便各種管道、電纜橋架和設備的安裝、維護和擴容。

雙拚槽鋼在加強支架結構的同時，是雙向支撐與吊裝成為可能。

雙拚槽鋼的上撐下吊架安裝方式能夠****提升建築的淨空標高，更加合理利用。

安裝

多管抗震支架根據實際所需長度，C型槽鋼可在工地現場裁剪下料。

無需焊接，模塊化配件設計，可任意搭配組裝成各種形式的支吊架係統。

通過使用鋼結構梁夾，可將支架生根在鋼結構中；使用錨栓，可將支架生根在混凝土結構，錨栓的選型****計算確定。

支吊架安裝完畢後應擦拭幹淨，所有暴露的槽鋼端部均需安裝端蓋，保護切割截麵，以防生鏽及傷人。

裝配式管道吊掛支架C型鋼內緣須有齒牙，且齒牙****不小於0.9毫米，並且所以配件的安裝依靠機械咬合實現，嚴禁任何以配件的摩擦作用來承擔受力的安裝方式，所有連接配件不允許使用跟槽鋼不匹配的彈簧螺母；槽道****有加勁肋保證槽道有足夠的強度，確保運輸，切割及安裝時槽鋼截麵無變形；

多管抗震支架配套安裝金屬管道的管卡內需配惰性橡膠內襯墊，以達到絕緣，防震，降噪（降噪至少達到8dB）的效果。為了減少電迷流對係統的影響金屬管道與管卡接觸處均應加絕緣墊，天然橡膠含量達到28%以上的天然橡膠，按不同管徑和支承要求製造成型，以滿足個係統防迷流要求，並要求有防火測試報告；

表麵防腐處理：抗震連接構建采用鍍鋅處理，鋅層厚度不小於65um;要滿足600小時中性鹽霧試驗不出線紅鏽；
