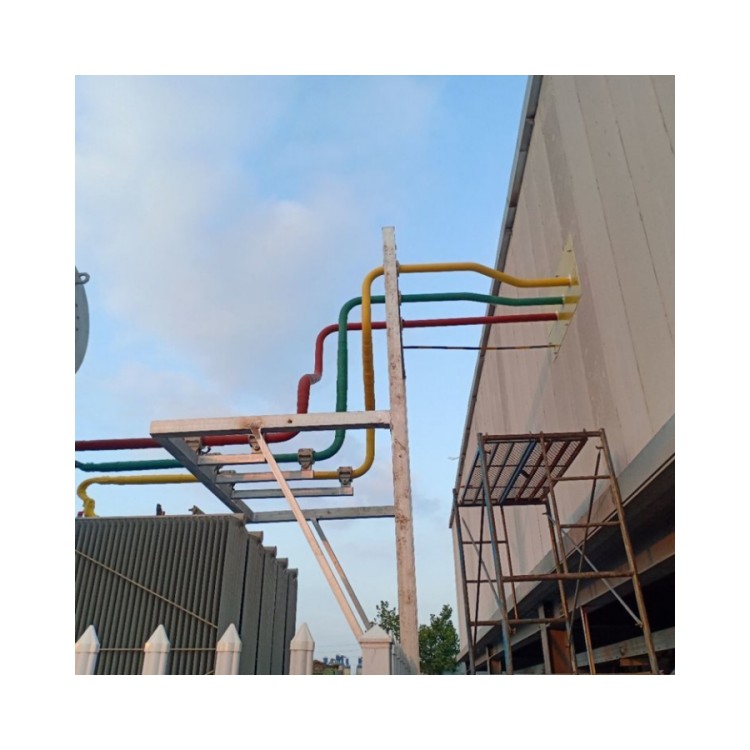

管型母線

功用比較

1．母線槽散熱功用好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，容許敷設2層，其原因是考慮散熱。母線槽運用空氣傳導散熱，並經過嚴密觸摸的鋼製外殼，把熱量宣布出去，因此它的散熱功用和電纜比較，電纜散熱功用可見一斑了。

2.母線槽簡直不必維護，日常維護一般是丈量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若選用4.8級，則需求定時緊固，若選用8.8級的高強螺栓則不必定時穩固。而電纜因其材料易於磨損、易老化、壽數較短等要素約束,需求定時進行檢查和維護,甚至替換.

3.載電流範圍上.現在電纜隻能做到1000mm截麵積,額定電流160OA,但這種大規範電纜因為體積及重量過大很少實踐應用與工程中.工程中一般都選用400 mm及以下規範電纜進行配電,這就要求許多根電纜一同供電.而母線槽額定電流能做到6300A,其強壯的載流才幹是電纜根

4.母線槽過載才幹強.取決於它用的絕緣材料作業溫度高，母線槽用的絕緣材料過支選用作業溫度為105℃的材料，現已開宣布作業溫度為140℃以上的輻射交聯阻燃環繞帶(PER）和輻射交聯聚經熱收縮管。而電纜所用的絕緣材料常期作業溫度一般為95℃和105℃，因此母線槽的過載才幹遠遠大於電纜。

5.母線槽分接便利.所謂插接式母線槽,就是它運用插接的辦法把主幹線的電源分接到支線去，每隔若幹米就留有插接箱口,因此分接十分便利。而電纜需求在現場進行分接,可靠性差,即就是預製分支電纜也特別明顯的缺陷,首要是需求向工廠定製,其分支連接辦法選用開口的“℃"型抱箍，時間一久，能否確保緊箍力?加上每一個分支頭的價格不菲，因此預製分支電纜至今應用麵仍不廣。任何一個樓麵需求堵截電源，母線槽無須斷電，隻需在空載的情況下，取下母線槽的插接箱即可。但要堵截預製分支電纜的分支電源，在帶電的情況下操作是十分風險的。

具有以下特點：

  載流量大

管形母線的主體為空心銅管或鋁合金管，表麵積大，相對常規矩形母線，其導體表麵電流密度分布均勻，額定電流可達12000A。

  絕緣性能好

管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表麵電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層。

  散熱好、溫升低

管形母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相比常規母線要好。

  損耗低

管形母線的外形決定了其表麵集膚效應係數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣管形母線絕緣層的介質損耗低於0.01%。

  絕緣材料耐熱係數高

交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧20年。

  抗電氣震動能力強

動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流衝擊。可以直接將管母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強的抗震動能力。

 不受環境幹擾，可靠性高

管形母線的每相是封閉式屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

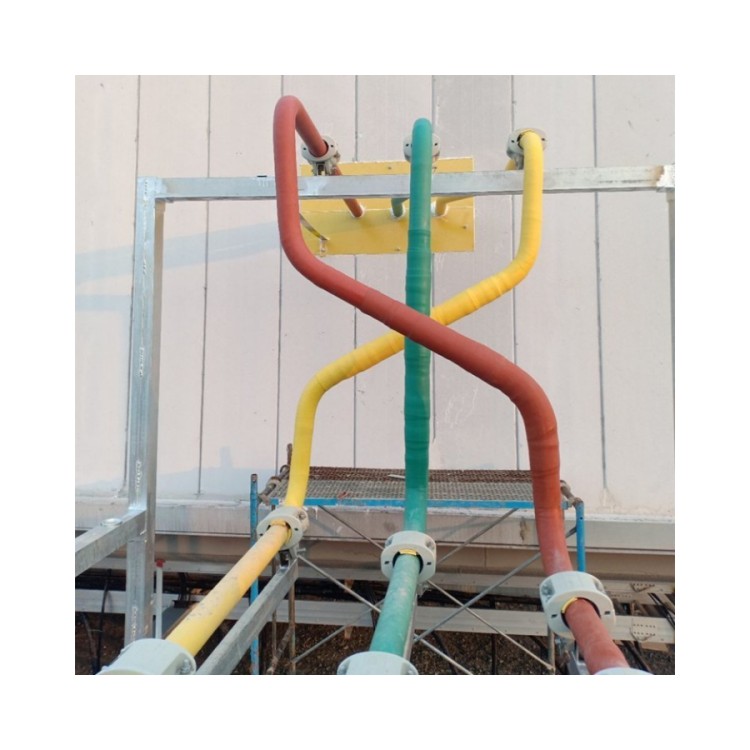

 母線架構簡明、布置清晰、安裝方便、維護工作量少。

1、母線載流量大；

2、集膚效應係數小，電流分布均勻；

3、功率損失小，機械強度高，可顯 著減少母線橋支柱絕緣子的數量，節約綜合成本；

4、母線外表麵有絕緣護 套層，安全係數高

5、母線實行免維護運行，使用壽命長等特點。

銅、鋁管母線的規格

銅、鋁管母線分為兩大類：全絕緣類和半絕緣類，以其額定電壓等級 或額定載流量數值來區分規格

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

 賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
