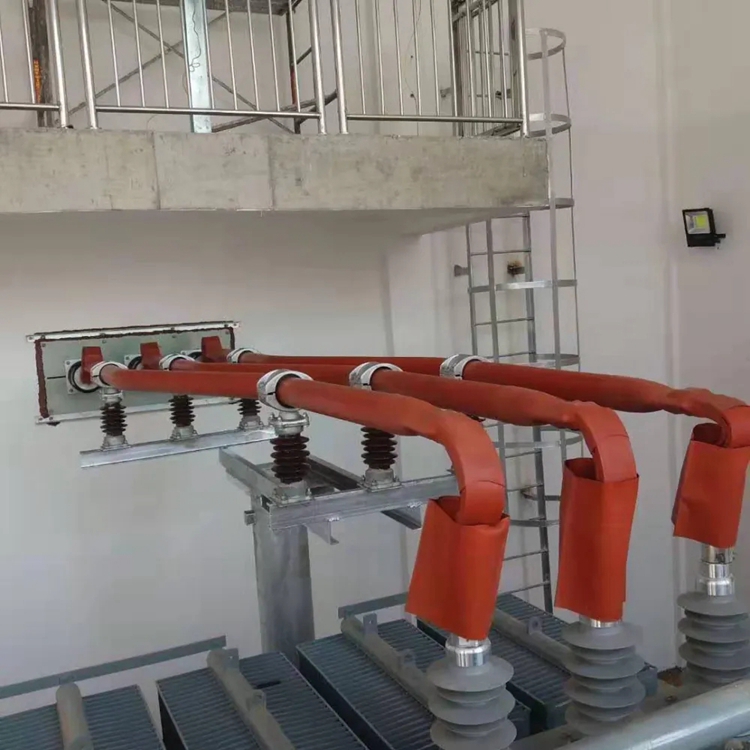

高壓管型母線

國外稱之為“管狀電纜”。管型母線具有大電流（12000A）、機械強度高、絕緣性好、適用範圍廣等特點，受到越來越多用戶的認可和接受。在國外，管型母線已有幾十年的運行曆史和經驗，但在我國，由於進入這一領域時間短，以及技術研發能力、絕緣材料等原因的限製，隻能生產35kV及以下電壓等級的產品。

目前，管型母線在我國還是一個小產業。該國沒有具體和詳細的產品標準。一般來說，所有企業都執行自己的企業標準。國內生產管型母線的企業有自己的命名方法和規格，如“管狀屏蔽絕緣母線、交聯聚乙烯管狀母線、絕緣銅管母線”等，本質上都是同類產品。命名和模型的混淆使得用戶很難選擇模型。作為用戶，首先要了解自己的需求，然後根據具體的安裝和敷設情況，確定管型母線電壓等級、額定電流大小、絕緣方式等。

一、選用優質原材料

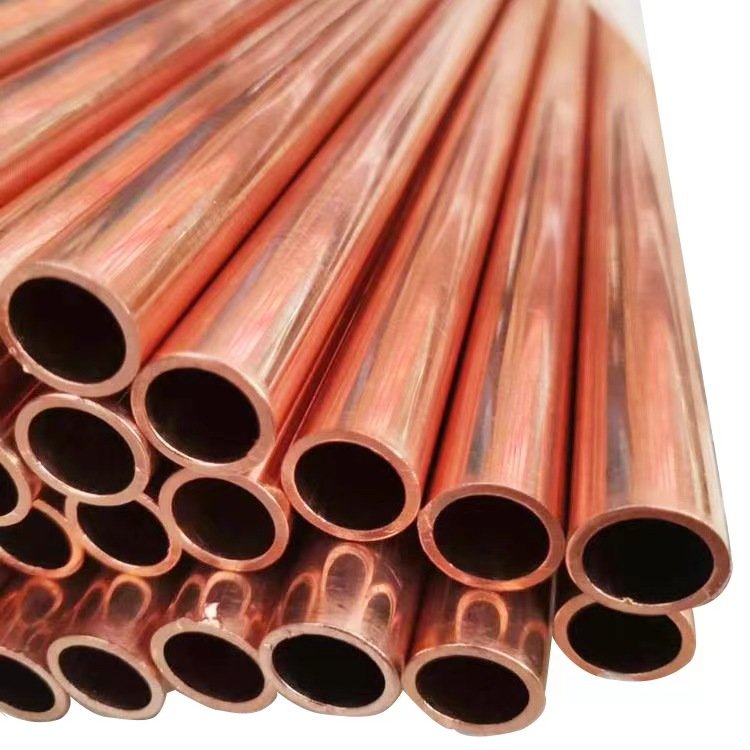

   10KV管形絕緣母線的導體T2Y冷拉伸紫銅管，我公司采用的是國內正規大廠的高品質管材。與小廠的在半凝固狀態下拉製的銅管比較，國內大廠（比如洛銅）生產的T2Y管，均是在冷卻狀態下拉製而成的。試驗結果表明，相同截麵的管材，在相同的額定電流下，溫升相差3-6℃。

    管形絕緣母線的主絕緣材料F4，即聚四氟乙烯，國內生產廠家眾多，產品質量差別很大。相同規格的產品，采用進口顆粒製成的F4，在絕緣強度、溫度係數等各方麵均明顯優於選用國產顆粒生產的F4。我公司選用的是濟南三愛生產的F4，其顆粒為進口材料，由日本大金提供。

二、加強絕緣處理

    為提高產品的絕緣性能，實際生產過程中，在保證溫升的條件下，通過壓緊絕緣層、提高絕緣厚度、增加屏蔽層數等方式來優化管體表麵電場。試驗結果表麵，我公司的管形絕緣母線，10kV產品，其耐壓值在75kV時，不擊穿，不閃絡，局放和介損均複合標準；35kV產品，其耐壓值在105kV時，不擊穿，不閃絡，局放和介損均複合標準。10KV管型母線此結果明顯優於國內的一些產品。

三、采用內嵌式連接器

   10KV管型母線的連接，是母線技術的一個重要環節。國內很多廠家目前采用的是外置連接器的方式，優點是連接方便，接觸麵大；其缺點是：外觀有明顯凸起，不美觀。更重要的是不利於絕緣處理，操作難度大，凸起部位不可避免地會產生氣泡，形成局放點，短期可能不會出現問題，長期運行，勢必會造成局放點擴大，****終造成絕緣擊穿。目前國內同類產品出現質量問題，也基本上都是在連接處絕緣擊穿。

    我公司生產的內嵌式連接器，因為其屬於插入管體內部的連接方式，連接器與導體接觸麵大，吻合緊密，連接處的溫升低於主導體的溫升。在導體的連接處，沒有凸起，外形美觀。在包紮絕緣時，與包紮管體沒有什麽區別。從而降低了操作難度，減少了局放點，保證了母線的絕緣，實際使用效果明顯優於外部連接器。



四、關鍵部位使用屏蔽桶

    對於母線的一些關鍵部位，以及實際安裝中需要特別強化絕緣的地方，我公司采用絕緣屏蔽桶的方式。



五、強化質量、強化服務

    為保證產品質量，我公司采取了一係列的措施，嚴格按照ISO9001質量管理體係的標準，從原材料采購、粗加工、精加工、出廠試驗，一直到協助安裝、售後服務，嚴格把好每一道關口。保證為用戶提供優質的產品和服務。

母線槽與電纜比較具有如下優越性

1.1母線槽是扁導體，與圓導體電纜或預分支電纜比較較，具有散熱好、阻抗低及載流量大的特征。載流量630A以上的母線槽與630A以上電纜或預分支電纜比較較，在載流量相同的情況下，能節約銅材10—35%，能削減電能損耗15%以上。母線槽平日之中的傳送電流很大，便利聯接饋線，一起減縮能耗。它很合適交流電源，在給定的電壓數值下能堅持住長時段的作業。一分鍾以內的交流電情況下，母線槽不會被擊穿且不會帶有閃絡的情況。它能承載著的耐受電流、****短時段的峰值電流，都會符合標準。

1.2母線槽的運用壽數大約是電纜和分支電纜的2～3倍左右。我國香港、澳門及歐洲有些國家明晰規則電纜運用壽數為12～15年。實際上母線槽的運用壽數則長達30～50年。母線槽可分紅空氣絕緣類別、布滿絕緣類別。一般情況下，空氣絕緣這樣的母線槽固有的構架很簡易，布滿絕緣母線槽帶有熱特性，電流等級很高。高層建築布設的電氣豎井，母線槽都配有某一插接口徑，布設這類接頭應考量多重的人為攪擾。但是，母線槽初始的容量很大，一起構架緊湊，在偏大負荷的態勢下也帶有優勢。

1.3選用母線槽載流功能安穩，避免了不必要的電能損耗。母線槽標準滿意標準規則的極限溫增值的電流（就是母線槽的額定電流）是很重要的。該電流能操控母線槽的載流功能。電纜的額定電流是以截麵積來供認的。核算負荷不同，橋架內電纜根數不同，運用不同的電纜橋架，橋架內的溫度跟著上述這些因數的不同而改動，電纜的載流功能亦隨之改動。所以降容係數乘以電纜的額定電流而計出的電纜載流功能是不****的。一起這種密封式橋架的敷設辦法也添加了電能損耗。

1.當垂直或傾斜安裝金屬線槽時，應采取措施防止電線或電纜在插槽中移動。

2.同一電路的所有相線和中性線應放置在同一個金屬線槽中

3.管型母線的線槽適用於在正常環境和不易受機械損壞的地方進行室內幹燥，但不應用於金屬線槽嚴重腐蝕的地方。

4.金屬線槽繪製的線可以是有線的，如金屬管，硬塑料管，半剛性塑料管，金屬軟管或電纜。引出部分不應損壞管母線或電纜

5.管型母線槽應接地或可靠接地，但不應用作設備的接地導線。

6，線條應光滑，不變形，內壁應光滑，無毛刺。

安裝形式：基本形式可分為豎裝式和橫裝式。橫裝式可作多層排列。也可按現場情況另作設計。

輸電母線與安裝方式的確定：輸電母線的載電流量一定要滿足工作場地所有設備的用電總負荷。

輸電母線的排線位置與走向要有布置方案，支架形式的確定應進行現場勘測。

安裝示意圖所示的是基本形式，其中橫式安裝可按工作現場所需增減層數，支架與工字鋼的連接可以在工字鋼筋部位或筋板部位連接。

母線的排列都呈直線狀，所經過的範圍，包括轉彎處，都不應有牆體或其它物體阻礙，尤其需注意的是在兩組電母線之間連接時，有高低落差，需作上下垂直連接，連接處也應注意類似情況，並應有適當的安裝空間。

產品使用的環境條件：

1.1環境溫度：-30℃～+85℃

1.2環境濕度：相對濕度≤95%（環境溫度+20℃）

1.3使用海拔高度：H≤2000米

1.4大氣壓力：86～106kpa

5.防護等級：IP30

2、產品的電器性能：

2.1電源電壓：380V-50HZ

2.2母線材料：純鋁、牌號6063#

2.3母線電阻：≤0.03Ω㎜2/m符合GB3048(電線電纜導體)標準

2.4母線電抗與阻抗：符合GB7251.2—2006標準

2.5極對極、極對地絕緣電阻：≥5MΩ

2.6絕緣電壓：660V

2.7絕緣介電強度：3000V；50HZ 1min無擊穿閃爍現象

2.8短路耐受強度：符合GB7251.2—2006標準

2.9保護電路****性：符合GB7251.2—2006標準

2.10防火性能：阻燃自熄（本生燈法）

2.11相對漏電起痕指數：CTI＞600V

2.12電氣間隙：≥50㎜

2.13爬電距離：≥100㎜

銅、鋁管母線的規格

銅、鋁管母線分為兩大類：全絕緣類和半絕緣類，以其額定電壓等級 或額定載流量數值來區分規格

使用條件

1. 可用於戶外也可用於戶內；

2. 環境溫度： +45 C ，-35 C；

3. 可用於非特殊汙染地區，若重汙染地區需在定貨時說明，可特殊設 計；

4. 海拔高度：3000m 以下（超出此高度另行設計），

5. 正常運行時，母線導體長期允許的工作溫度不應超過 90 C；與設備 O 對接的鍍銀處理的接線端子處，溫度不應超過 105 C；鋼構支架的 O 溫度在人可觸碰的地方不宜超過 70 C，人難以接觸到的地方不宜超 O 過 100 C。

銅、鋁管母線的安裝

1 銅、鋁管母線采用明敷時需用管母線支架支撐

2. 銅、鋁管母線水平敷架橫向相間距離：10kV 等級相間距離≥275 ㎜,****大跨度≤6m.

3．支架強度要求滿足係統短路電動力的要求 五．絕緣銅、鋁管母線安裝後的試驗：

絕緣銅、鋁管母線安裝後應進行 1min 的交流工頻耐壓試驗，試驗中無 異常現象才能投入運行。以下為絕緣銅、鋁管母線的工頻耐壓試驗電壓（kV）

產品說明書

（若為支柱式絕緣，母線耐壓等級以支柱絕緣子的國標耐壓水平而定）

運行中維護和預防性試驗：

本產品在運行中不用任何維護(支柱絕緣子絕緣方式除外)，一般情況下 不要求作試驗，隻有與母線連接的設備在大修時或特殊情況下才進行預防 性試驗，可按上表中的預防性試驗電壓做 1min 的工頻耐壓試驗，也可采用 類似的檢驗方法檢驗絕緣性能。

屏蔽絕緣銅、鋁管母線在單相長度超過 30 米時，其容性電流較大，現 場進行耐壓試驗時，若試驗變壓器容量不夠，需加裝高壓電抗器補償電容 電流，或直接采用大容量的試驗變壓器，或變頻串聯諧振裝置做耐壓試驗， 諧振頻率區間為 30～300Hz 。(支柱絕緣子絕緣方式可直接試驗)
