澆鑄絕緣管型母線

產品簡介

應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊後，穿入絕緣螺栓，並注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由於插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊後將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接麵及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位後運用扭力扳手鎖緊。

主要由外殼、絕緣插頭、金屬母線組成，外殼起防塵和保護作用。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小每極可做成單根或雙根。如外殼為金屬，還有接地保護的功能。從絕緣角度看，要留有足夠距離，以利安全；從發熱角度看，也需留有足夠的空間散熱，保證以對流方式將熱散發到空氣中。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小可做成單根或雙根，如外殼為金屬，還有接地保護的功能。以三相母線槽為例主要結構 。

產品結構

1.澆鑄絕緣管型母線輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大於所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料製成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控製開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控製開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平麵轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

絕緣材料耐熱係數高

交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧20年。

  抗電氣震動能力強

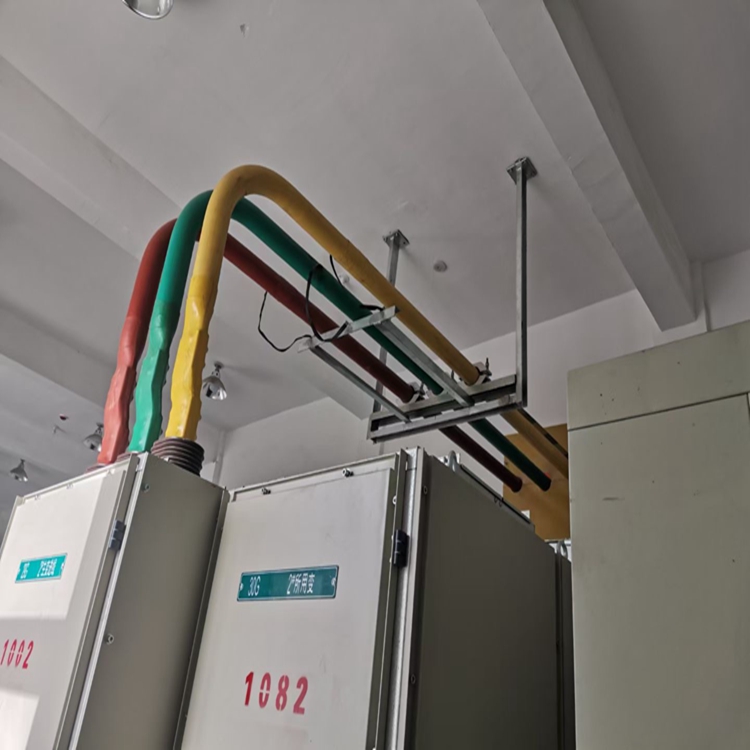

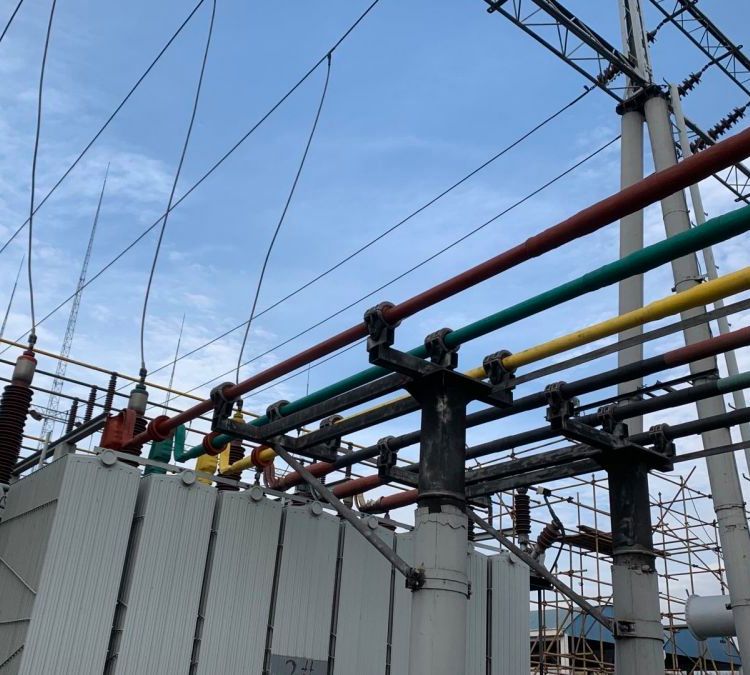

動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流衝擊。可以直接將管母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強的抗震動能力。

 不受環境幹擾，可靠性高

每相是封閉式屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

 母線架構簡明、布置清晰、安裝方便、維護工作量少。

應用範圍

主要適用於化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建築等輸配電係統及消防係統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電係統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。



管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力係統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、澆鑄絕緣管型母線對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表麵電流密分布均勻，因此對工作電流大的回路起效果。

現場連接施工

嚴禁帶電拆裝母線槽。
側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿牆測裝時應注意母線本體端部的插入口向外安裝。
吊裝時，在安裝麵上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定於母線的安裝高度）然後將掛鉤件與吊裝夾具上的Φ7 孔聯即可。
吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。
母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大於2mm 的間隙，並且外形應平齊，然後安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。
母線可逐段安裝，也可幾段組裝後裝於吊、側裝夾具上，在組裝母線過程中隻可用木棒，不準用大於外殼硬度的物體撞、敲母線各部，以免損壞產品。
在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大於0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。

出線盒（插接箱）插拔時，應將出線盒上的自動開關處於“分斷"狀態下進行，插入時嚴格按出線盒及出線口上的相序標誌插合，不得出錯，****由電工人員操作。
