630A鋁鎂合金管狀絕緣母線槽

管型母線槽具有大電流（12000A）、高機械強度、良好的絕緣、適用範圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行曆史和經驗，而國內由於進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方麵原因，目前僅能生產35kV及以下電壓等級的產品。

隨著我國經濟的高速發展，整個社會對電力的需求日益增大。目前110kV和220KV變電所低壓側均采用10kV、35kV電壓等級，隨著主變容量的加大，變壓器低壓側進線側的額定電流也在不斷加大。

常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應係數的增大，造成截流能力的下降、電流分布不均（jun1）勻。尤其是單台主變容量為180MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。管形母線作為矩形母線的替代品。

產品特點：

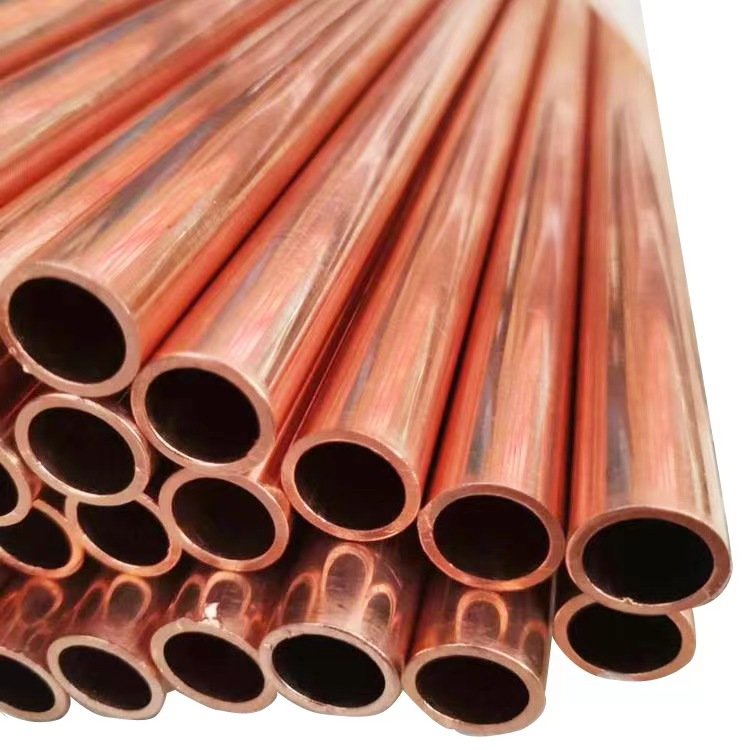

載流量大銅管母線為空心導體，表麵積大，電場分布均勻

630A鋁鎂合金管狀絕緣母線槽集膚效應低，功率損耗小絕緣銅管母線集膚效應係數低（KF≦1），交流電阻小，可降母線功率的損耗

散熱條件好，溫升低銅管母線為空心導體，散熱條件好，母線內徑風道能自然形成空氣對流（管內與管外有氣壓差異）

允許應力『σ』大，機械強度高銅管母線的允許應力為矩形母線的4倍，運行載荷可承受的短路電流大，機械強度高，使母線支撐跨距加大，減少了相應的支柱絕緣子，母線金具以及土建構架基礎麵積

電氣絕緣性能強絕緣銅管母線采用多層密封屏蔽絕緣方式，外殼接地，電位為零。使電場分布均勻，控製電位和限製電場；避免在絕緣表麵產生局部放電，傳導泄露電流和充電電流，對危險的接觸電壓進行防護等特性

絕緣銅管母線所用絕緣材料溫度應係數大主絕緣材料適應在－250℃～+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃，耐老化，使用壽命長

抗電器震動力強直接將銅管母線固定在鋼構架或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強抗震能力

不受環境幹擾，可靠性高絕緣銅管母線屏蔽密封，內部無凝露產生且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性，同比之下，矩形母線暴露在環境中，容易受人、動物以及其他物偶然接觸而發生接地和短路，不利於安全運行

絕緣銅管母線連接部位溫升低於導體

1．母線槽散熱功能好.電纜的絕緣資料（芯線絕緣和外皮絕緣）既是絕緣資料，又是隔熱資料，因而電力電纜在橋架內敷設時，答應敷設2層，其原因是考慮散熱。

2.母線槽運用空氣傳導散熱，並通過緊密接觸的鋼製外殼，把熱量散發出去，因而它的散熱功能和電纜相比，電纜散熱功能可見一斑了。

3.載電流範圍上.現在電纜****大隻能做到1000mm截麵積,額外電流160OA,但這種大標準電纜由於體積及分量過大很少實踐應用與工程中.工程中一般都選用400 mm及以下標準電纜進行配電,這就要求許多根電纜一起供電.

4.而母線槽額外電流****大能做到6300A,其強大的載流才能是電纜底子

5.母線槽分接方便.所謂插接式母線槽,便是它運用插接的方法把主幹線的電源分接到支線去，每隔若幹米就留有插接箱口,因而分接非常方便。而電纜需要在現場進行分接,牢靠性差,即便是預製分支電纜也尤其顯著的缺點,首要是需要向工廠定製,其分支連接方法選用開口的“℃"型抱箍，時刻一久，能否確保緊箍力?加上每一個分支頭的價格不菲，因而預製分支電纜至今應用麵仍不廣。任何一個樓麵需要切斷電源，母線槽無須斷電，隻要在空載的情況下，取下母線槽的插接箱即可。但要切斷預製分支電纜的分支電源，在帶電的情況下操作是非常風險的。

管型絕緣母線優點：

630A鋁鎂合金管狀絕緣母線槽額定電流大額定電流可達12000A,特別適合工作電流大的回

集膚效應低，功率損失小絕緣母線的集膚效應效應係數低，Kf≤1，交流電阻小，因而母線的功率損失小。

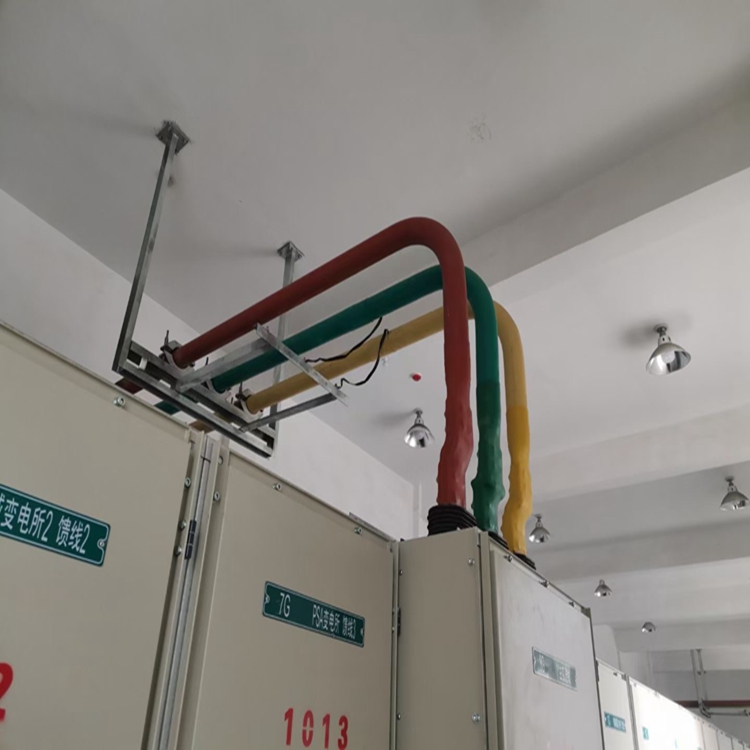

絕緣性能好母線采用密封屏蔽絕緣方式，外殼接地電位為零，帶屏蔽的絕緣管型母線電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層

機械強度高母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距加大。

散熱條件好、溫升低母線為空心導體，母線內徑風道能自然形成熱空氣對流，（室內和室外的氣壓差，能自然形成熱空氣對流），散熱條件好

絕緣材料耐熱係數高母線的主絕緣材料為聚四氟乙烯，可在-250℃-+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命≥40年。

抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有與較強的抗震動能力。

不受環境幹擾，可靠性高絕緣母線每相是封閉屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。GECBT-2風電母線係統① GECBT-2認證支持通過等全球的風力發電機公司的認證② GECBT-2風力發電母線係統

GECBT-2風力發電母線係統可滿足任何容量的風電機組的需求，設計先進、環保節能，對惡劣的環境有極強的適應能力

具有載流量大、動熱穩定電流高、絕緣性能可靠、抗過電壓能力強等電氣性能優勢

母線槽本體壽命能達到40年以上

1，首先需要檢查到貨情況
每個母線都要求具有一定程度的直線度，無劃痕，顏色均勻，無變形和機械損壞。
2.銅管母線的焊接
凹槽加工：凹槽加工有特殊凹槽。凹槽角度在65~75°之間，凹槽光滑均勻，無毛刺和毛邊。焊接前，清潔母線槽的所有50mm側麵，無氧化膜，濕氣和油跡。
3，管狀母線提升
在提升管母線之前，應將阻尼線插入每根管中，並應安裝端蓋或端子球。終端球應塗上相漆。當管子被吊起時，在接觸表麵上塗上砂紙或鋼絲刷，以去除表麵上的氧化層，用布擦拭油，然後塗上油脂進行安裝。
4.管狀母線安裝到位後進行調整和檢查

在管狀母線就位後，檢查所有配件是否完好，安裝位置和方向是否正確，彈性銷是否都已打開。每個管狀母線固定在中間點，並且應該是直的並且沒有變形，並且表麵是光滑的。母線的每個部分保持水平，線內管狀母線保持在同一直線上，相管型母線位於同一水平麵上。相位之間的距離和到地麵的距離符合設計要求，並符合法規的要求。

銅、鋁管母線的規格

銅、鋁管母線分為兩大類：全絕緣類和半絕緣類，以其額定電壓等級 或額定載流量數值來區分規格

使用條件

1. 可用於戶外也可用於戶內；

2. 環境溫度： +45 C ，-35 C；

3. 可用於非特殊汙染地區，若重汙染地區需在定貨時說明，可特殊設 計；

4. 海拔高度：3000m 以下（超出此高度另行設計），

5. 正常運行時，母線導體長期允許的工作溫度不應超過 90 C；與設備 O 對接的鍍銀處理的接線端子處，溫度不應超過 105 C；鋼構支架的 O 溫度在人可觸碰的地方不宜超過 70 C，人難以接觸到的地方不宜超 O 過 100 C。 四．銅、鋁管母線的安裝

1， 銅、鋁管母線采用明敷時需用管母線支架支撐

2. 銅、鋁管母線水平敷架橫向相間距離：10kV 等級相間距離≥275 ㎜,****大跨度≤6m.

3．支架強度要求滿足係統短路電動力的要求 五．絕緣銅、鋁管母線安裝後的試驗：

絕緣銅、鋁管母線安裝後應進行 1min 的交流工頻耐壓試驗，試驗中無 異常現象才能投入運行。以下為絕緣銅、鋁管母線的工頻耐壓試驗電壓（kV）
