固體全絕緣管型母線槽

產品介紹：

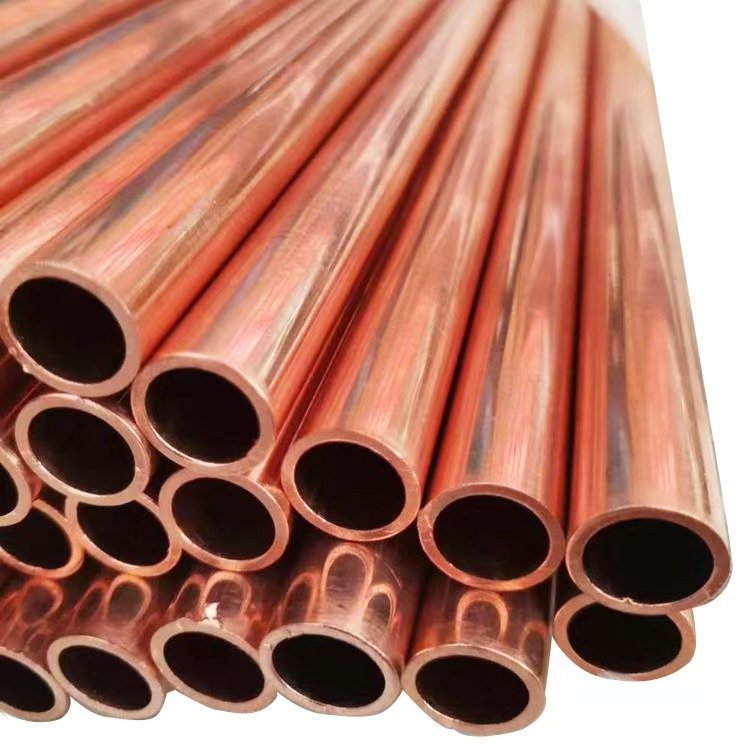

固體全絕緣管型母線槽具有良好的絕緣性，較高的機械強度和較高的電流，因此得到越來越廣泛的應用。管形母線，是利用銅管或鋁合金管作為導體、外敷絕緣的一種母線產品。在國外被稱之為“管形電纜"。管形絕緣母線具有大電流（12000A）、高機械強度、良好的絕緣、適用範圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行曆史和經驗，而國內由於進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方麵原因，目前僅能生產35kV及以下電壓等級的產品。

鋁合金管型母線也被稱之為鋁合金管型導體，是母線產品中比較常見的一種類型，鋁合金管型母線在電力和電網建設中有十分重要的作用，是電力工程中心行導電材料。改係列產因其自身的材料性質、機構和加工工藝，使得它與其它各種母線導體比擬，具有更多長處和更好的機能。

按絕緣方式母線槽的發展已經經曆了空氣式插接母線槽、密集絕緣插接母線槽和高強度複合絕緣插接母線槽三代產品。母線槽係統設置電源導體和保護導體，滿足用電負荷的需要。母線隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由於采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，並在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個係統更加完善。

設計特點：

單螺栓夾緊端子

母線槽設計采用了先進的單螺栓夾端子，為母線槽單元連接元件，由於它的特殊構造，可以防止安裝時的錯誤操作，同時隻要施緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

高防護等級插孔

母線槽在插孔處設計了安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉並加鉛死，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作。使母線的安全性得到了很大的提高。

外殼(防護殼)級次敷

母線槽設計5個電流等級，隻采用了3個級次的外殼，這樣當係繞按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同，因此大大方便了安裝。

傳輸電能大

母線槽設計為分高空氣絕緣式，改善了母線槽的散熱性，降低了阻抗,達到了母線槽經濟輸電。

成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

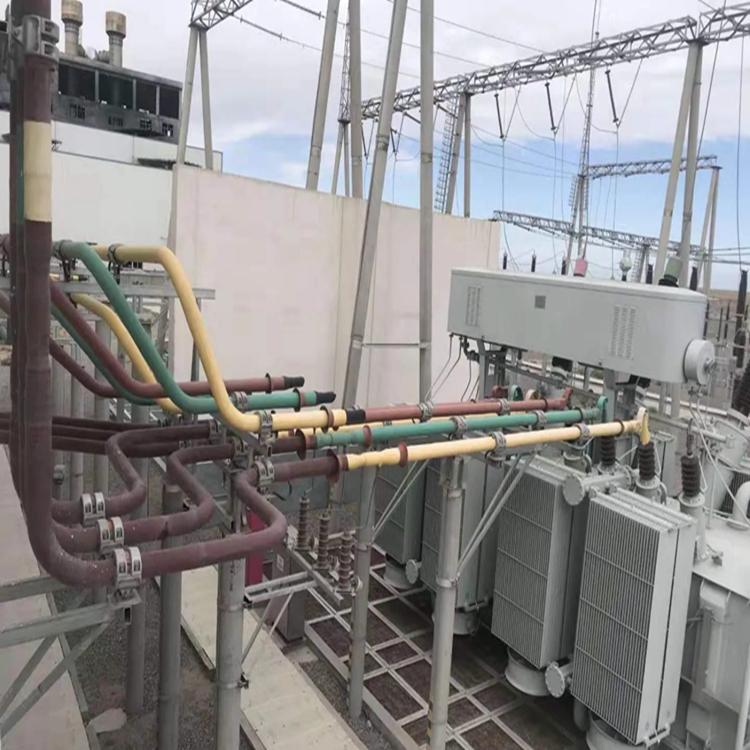

管形導體是空芯導體，集膚效應係數小，且有利於提高電暈的起始電壓。戶外配電裝置使用管形導體，具有占地麵積小、架構簡明、布置清晰等優點。

優點：

◆額定電流大****高額定電流可達12000A,特別適合工作電流大的回路

◆集膚效應低，功率損失小絕緣母線的集膚效應效應係數低，Kf≤1，交流電阻小，因而母線的功率損失小。

◆絕緣性能好母線采用密封屏蔽絕緣方式，外殼接地電位為零，帶屏蔽的絕緣管型母線電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層

◆機械強度高母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距加大。

◆散熱條件好、溫升低母線為空心導體，母線內徑風道能自然形成熱空氣對流，（室內和室外的氣壓差，能自然形成熱空氣對流）

◆絕緣材料耐熱係數高母線的主絕緣材料為聚四氟乙烯，可在-250℃-+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命≥40年。

◆抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有與較強的抗震動能力。

◆不受環境幹擾，可靠性高絕緣母線每相是封閉屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。GECBT-2風電母線係統① GECBT-2認證支持通過等風力發電機公司的認證② GECBT-2風力發電母線係統

◆GECBT-2風力發電母線係統可滿足任何容量的風電機組的需求，設計先進、環保節能，對惡劣的環境有適應能力

◆具有載流量大、動熱穩定電流高、絕緣性能可靠、抗過電壓能力強等電氣性能優勢

固體全絕緣管型母線槽

原理：

（1）在同一個電力拖動體係中的一個或多個傳動單元，有時電動機遇作業在發電狀況，並將再生****反應到變頻器中來，這種現象叫“再生****"。這種狀況一般產生在電動機被機械設備慣性拖動時，或是當驅動電動機產生製動以供給滿意張力時。

（2）通用變頻器在規劃上不具有再生****反應到三相電源的功用，因此全部變頻器從電動機吸收的****都會保存在電容器中，畢竟導致變頻器中的直流母線電壓升高。

（3）管型母線是電力輸變電係統中關鍵的設備（材料）之一，對輸變電係統及電力設備的安全、可靠運行起著至關重要的作用。

（4）其具有大電流（12000A）、高機械強度、良好的絕緣、適用範圍廣等特性，所以被越來越多的用戶認可和接受

性能：

1、將祼母線（小電流場合，I ≤ 400A），或表麵被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。

2、封閉外殼采用鋼材，表麵經酸洗、磷化、電鍍、噴塗，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。

3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。

4、母線表麵被裹覆不同的絕緣不同的絕緣材料適合於多種場合。

5、結構合理，電氣、機械性能良好，多種功能單元齊全。

產品技術參數

適應安裝的環境場所戶內安裝或戶外安裝

架空、爬牆、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）

風速∶35m/s 環境溫度∶-40℃～+50℃日溫差∶25℃

相對濕度∶95%日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g

汙穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限製

溫升小於40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大於10pc

在1.05Um/√3電壓下的視在放電量不大於7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01
