12000A高低壓電纜全絕緣管型母線槽

管型母線有耐火母線、防火母線、防火蔓延母線、普通母線等多重類型。草莓视频在线來看看各種管母線的詳細說明。

耐火母線槽設計用於消防設備的供電，不能用於其他用途。因此，管式母線的耐熱性良好，母線的熱能不能消散，因此不能長時間滿負荷使用。除耐火母線外，其他管狀母線可長時間滿負荷運行。

防火蔓延母線通常是阻燃的。如果發生火災，該部分的母線不會擴散並燃燒到另一部分。

普通母線不具阻燃性。當發生短路時，火災將始終燃燒到其他連接的母線，這可能導致火災事故。

防火母線，普通母線或帶有防火隔間的火焰噴塗管狀母線外殼，其中一些塗有防火塗層，可在規定時間內實現內部熱傳遞，從而保證了正常運行。母線。

具有以下特點：

  載流量大

管形母線的主體為空心銅管或鋁合金管，表麵積大，相對常規矩形母線，其導體表麵電流密度分布均勻，額定電流可達12000A。

  絕緣性能好

管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表麵電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層。

  散熱好、溫升低

管形母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相比常規母線要好。

  損耗低

管形母線的外形決定了其表麵集膚效應係數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣管形母線絕緣層的介質損耗低於0.01%。

  絕緣材料耐熱係數高

交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧20年。

  抗電氣震動能力強

動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流衝擊。可以直接將管母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強的抗震動能力。

 不受環境幹擾，可靠性高

管形母線的每相是封閉式屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

複合屏蔽管型絕緣母線，就是利用銅管（或鋁合金管）作為導體、外敷絕緣的一種母線產品。在國外被稱之為"管型電纜"。我公司根據其特點，命名為複合屏蔽管型絕緣母線。

12000A高低壓電纜全絕緣管型母線槽假設變頻器配備製動單元和製動電阻，變頻器就可以短時間接通電阻，使電能以熱方法耗費掉。當然隻需充沛考慮到製動時****大的電流容量、負載周期和耗費到製動電阻上的額定功率就可以規劃或挑選適合的製動單元。

並以接連的方法耗費電能，畢竟可以堅持直流母線電壓的平衡。這種製動單元的作業方法不是耗費****的一種能耗製動。

假設有多台變頻器通過直流母線互連，一台或多台電動機產生的****就可以被其他電動機以電動的方法耗費吸收。這是一種十分有用的作業方法，即便有多個部位的電動機一直處於接連發電狀況，也不必考慮采用處理再生****的作業方法。

產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大於所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料製成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控製開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控製開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平麵轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：
1、管型母線的電氣設備絕緣性能的好壞直接影響到電力係統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表麵電流密分布均勻，因此對工作電流大的回路效果。

主要性能體現在∶
1）管型導體（母線）采用熱頂鑄造無縫管等一係列的先進工藝，表麵光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電係統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地麵積小，組合管母線是軟導線占地麵積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長

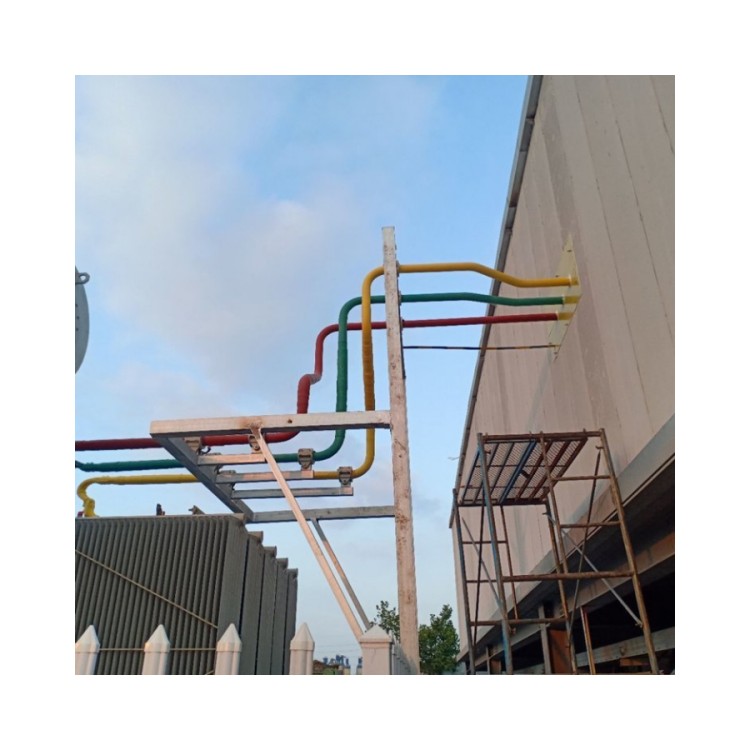

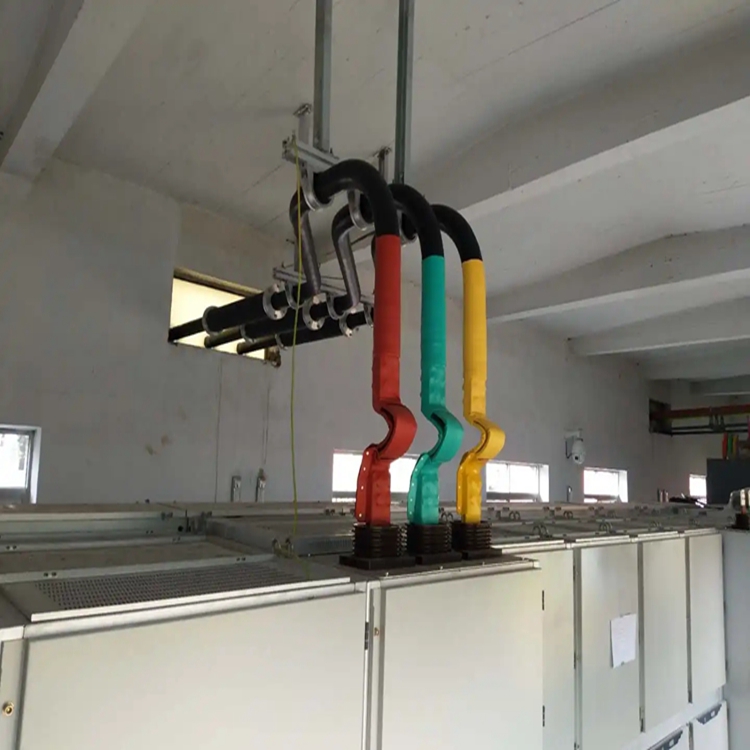

12000A高低壓電纜全絕緣管型母線槽現場連接施工

嚴禁帶電拆裝母線槽。側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿牆測裝時應注意母線本體端部的插入口向外安裝。吊裝時，在安裝麵上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定於母線的安裝高度）然後將掛鉤件與吊裝夾具上的Φ7 孔聯即可。吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大於2mm 的間隙，並且外形應平齊，然後安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。母線可逐段安裝，也可幾段組裝後裝於吊、側裝夾具上，在組裝母線過程中隻可用木棒，不準用大於外殼硬度的物體撞、敲母線各部，以免損壞產品。在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大於0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。出線盒（插接箱）插拔時，應將出線盒上的自動開關處於“分斷"狀態下進行，插入時嚴格按出線盒及出線口上的相序標誌插合，不得出錯，****由電工人員操作。

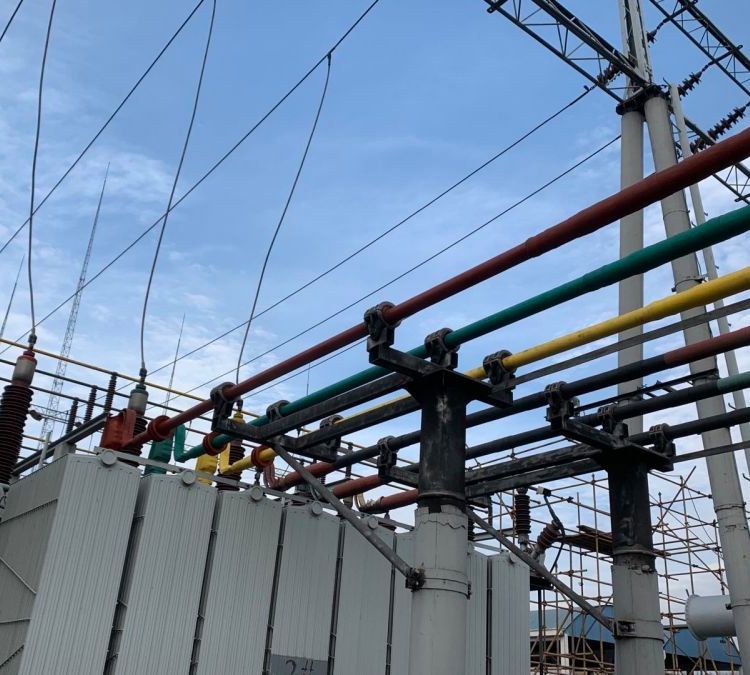

管形導體是空芯導體，集膚效應係數小，且有利於提高電暈的起始電壓。戶外配電裝置使用管形導體，具有占地麵積小、架構簡明、布置清晰等優點。

1執行標準:YS/T454-2003鋁及鋁合金導體

2產品牌號：3A21 6063 6R05 1060

3產品狀態：H18 T10 T6 T6511

4室溫物理和力學性能

5鋁管母線常用計算數據

6鋁管母線載流量（基準環境溫度+25℃）

7撓度計算數據（以6063T6型號為例）

8安裝使用說明

管型導體一般焊接後架空安裝，采用 管母線金具固定，由於在焊接後接頭處的強度有所降低（約為母材的65％），為避免架空後接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多於兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表麵的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純淨的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

1對氬氣的要求

氬氣的純度要控製在99.9％以上，其中雜質氧小於0.005％以下，氫0.005%以下，水份0.02mg/L以下，氮0.015%以下。氧、氮增多均惡化****霧化作用。氧超過0.3%則使鎢極燒損加劇，超過0.1%氧則使焊縫表麵無光澤或發黑，氮超過0.05%熔池的流動性變壞，焊接表麵成形不良。

2接頭形式

接頭處圖形及尺寸

3焊接要求

為使管型導體固定、減少變形，焊接順序應為先點焊，使主管固定，以減少接頭處彎曲,點焊以對稱進行為宜，氬氣流量一般取30～50L/min

4焊絲（或焊條）成份

5接頭強度係數

主要技術參數

由柴油機房開關櫃至6kV備變小間開關櫃。

采用絕緣銅管母線規格：6.3kV/3150A

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

  局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

母線運行過程中應密封良好，不能有水、雜物、小動
