半絕緣低壓管型母線

半絕緣低壓管型母線

產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大於所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料製成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控製開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控製開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平麵轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力係統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表麵電流密分布均勻，因此對工作電流大的回路效果。

1，首先需要檢查到貨情況
每個母線都要求具有一定程度的直線度，無劃痕，顏色均勻，無變形和機械損壞。
2.銅管母線的焊接
凹槽加工：凹槽加工有特殊凹槽。凹槽角度在65~75°之間，凹槽光滑均勻，無毛刺和毛邊。焊接前，清潔母線槽的所有50mm側麵，無氧化膜，濕氣和油跡。
3，管狀母線提升
在提升管母線之前，應將阻尼線插入每根管中，並應安裝端蓋或端子球。終端球應塗上相漆。當管子被吊起時，在接觸表麵上塗上砂紙或鋼絲刷，以去除表麵上的氧化層，用布擦拭油，然後塗上油脂進行安裝。
4.管狀母線安裝到位後進行調整和檢查

在管狀母線就位後，檢查所有配件是否完好，安裝位置和方向是否正確，彈性銷是否都已打開。每個管狀母線固定在中間點，並且應該是直的並且沒有變形，並且表麵是光滑的。母線的每個部分保持水平，線內管狀母線保持在同一直線上，相管型母線位於同一水平麵上。相位之間的距離和到地麵的距離符合設計要求，並符合法規的要求。

具有以下特點：

  載流量大

管形母線的主體為空心銅管或鋁合金管，表麵積大，相對常規矩形母線，其導體表麵電流密度分布均勻，額定電流可達12000A。

  絕緣性能好

管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表麵電場分布均（jun1）勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層。

  散熱好、溫升低

管形母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相比常規母線要好。

  損耗低

管形母線的外形決定了其表麵集膚效應係數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣管形母線絕緣層的介質損耗低於0.01%。

  絕緣材料耐熱係數高

交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧20年。

  抗電氣震動能力強

動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流衝擊。可以直接將管母線固定在鋼構架上或混凝土支架上，取消穿牆套管和支柱絕緣子，具有較強的抗震動能力。

 不受環境幹擾，可靠性高

管形母線的每相是封閉式屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

 母線架構簡明、布置清晰、安裝方便、維護工作量少。

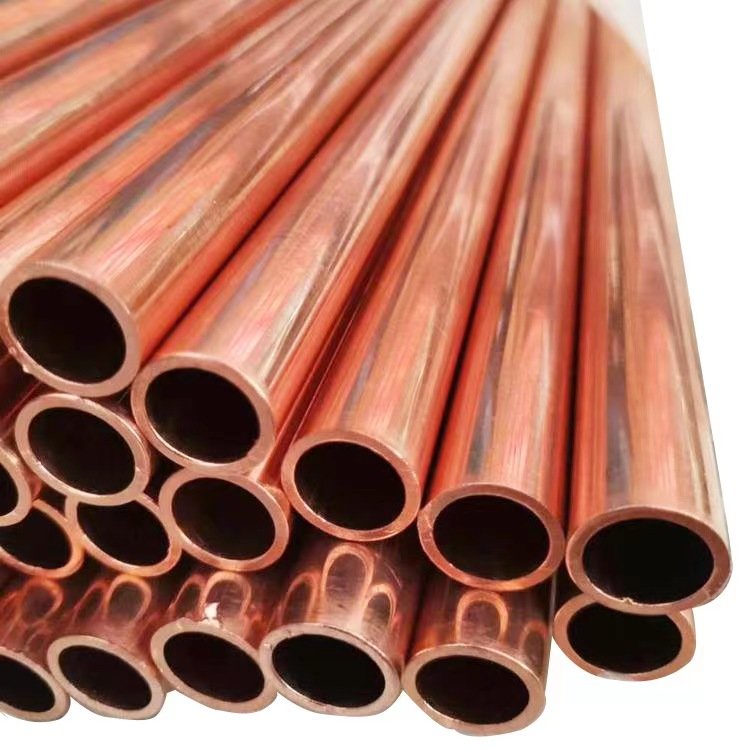

采用****冷拉紫銅管為輸電主導體，銅管的特點是截麵積大、電阻率低、導電率高等等，這些優點在電力輸送配電應用中已得到證實。

管型導體一般焊接後架空安裝，采用 的管母線金具固定，由於在焊接後接頭處的強度有所降低(約為母材的65%)，為避免架空後接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多於兩個，常用鋁及鋁合金管焊接方法如下：



　氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲(或焊條)做為電極，使它與工件產生電弧，以焊絲(或焊條)和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表麵的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純淨的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

嚴禁帶電拆裝母線槽。側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿牆測裝時應注意母線本體端部的插入口向外安裝。吊裝時，在安裝麵上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定於母線的安裝高度）然後將掛鉤件與吊裝夾具上的Φ7 孔聯即可。吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大於2mm 的間隙，並且外形應平齊，然後安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。母線可逐段安裝，也可幾段組裝後裝於吊、側裝夾具上，在組裝母線過程中隻可用木棒，不準用大於外殼硬度的物體撞、敲母線各部，以免損壞產品。在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大於0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。出線盒（插接箱）插拔時，應將出線盒上的自動開關處於“分斷"狀態下進行，插入時嚴格按出線盒及出線口上的相序標誌插合，不得出錯，****由電工人員操作。
