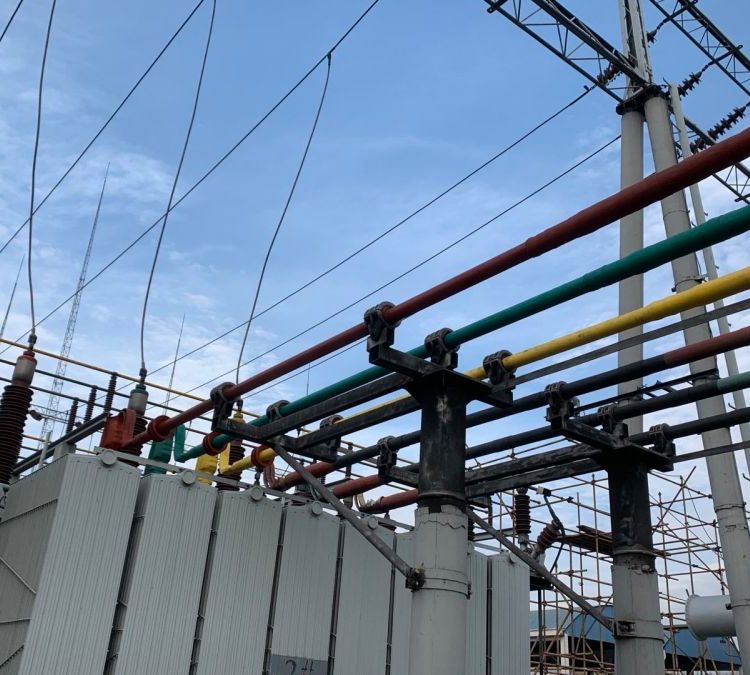

高低壓全絕緣澆鑄型管母線

產品結構

高低壓全絕緣澆鑄型管母線

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大於所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料製成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控製開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控製開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平麵轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

1.母線槽裝卸：不得將母線槽吊起並用外露的鋼絲繩綁縛，不得將母線槽堆積或拖入空中。不要中止殼體上的其它操作，運用多點提高和叉車提高平穩，不得損壞母線槽。母線槽應堆積在枯燥、清潔、無腐蝕性氣體汙染的倉庫內。柔性填料墊片應置於母線槽頂部和底部之間，並妥善保管。

2.母線槽設備走向：每批母線槽交貨時。一切客房均配有方向圖和詳細的方向表。安裝時，一切母線槽都有相應的支線、分區號和查看號。

3.母線槽安裝前查看：查看母線槽外殼是否無缺、損壞，母線槽外殼螺栓是否鬆動，螺栓銜接結實。查看母線槽插頭接口是否能封閉、鎖緊，用500V兆歐表測量絕緣電阻，每段電阻值不小於20mΩ。

4.母線槽銜接：母線槽支架有必要結實。母線槽應根據零件序列號、相序、編號、方向和設備符號正確放置。銜接此部分時，應對齊母線通道的相鄰部分。母線導體和外殼不該接受機械應力。銜接設備的過程：首要查看母線槽一端的導線銜接麵和銜接器是否損壞。確認無損壞後，翻開銜接母線的兩級母線槽，將母線槽導線刺進銜接器中，然後確保已安裝到位並用扭矩扳手鎖緊；銜接母線時，需要銜接的兩根母線槽導線的端部應彼此對齊，然後將銅銜接器和絕緣隔板刺進母線端子處的相中性線（每根母線夾一根銅線）和左右銜接器中。銅銜接器之間有絕緣隔板。）確認無損壞後，刺進絕緣螺栓，留意銅銜接器、母線端和絕緣隔板的對中。如果銅銜接器和絕緣隔板能固定到位，請擰緊螺栓。應運用500V兆歐表查看安裝結束時的母線槽。絕緣電阻應大於0.5mΩ。為了堅持電路的連續性，雙臂電橋應小於0.1Ω。2M段母線槽設備的偏壓應小於5mm。

5.母線槽敷設高度除專用電氣室（配電室、機房、電氣立管、技術層等）外，空氣中的高度不該小於2.2m；母線槽敷設時，支撐點之間的間隔不該大於2.5m（如：車間內敷設大跨度高強度母線槽時，間距可大於6m）母線槽安裝在支吊架上時，采用固定壓板固定。公交通道的銜接點不該坐落穿牆部分，當公交通道設備穿牆孔時，不得有汙水、雜物進入。母線槽插頭和饋電孔（前叉銜接）應坐落安全、牢靠和便利設備保護的當地。當母線槽直線敷設長度超過60m時，在母線槽穿越建築物的伸縮縫或沉降縫處設置縮短（膨脹）部分，沉降（膨脹）部分。

高低壓全絕緣澆鑄型管母線

性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電衝擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大於10pC。

 賣方應提供成熟產品，並經買方交接試驗合格後方可投入係統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。

性能：
1、將祼母線（小電流場合，I ≤ 400A），或表麵被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表麵經酸洗、磷化、電鍍、噴塗，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表麵被裹覆不同的絕緣不同的絕緣材料適合於多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特製的碟形彈簧，確保了連接接觸麵間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在係統故障、溫升過高時可以提醒檢修

■ 連接母排截麵是母線槽係統母排截麵的1.2倍以上，接觸麵為雙麵搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"

■ 結構緊湊，占用的建築物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤

■ 載流能力不受安裝位置及安裝方式的
