40.5KV4000A銅管母線

母線槽原理：

40.5KV4000A銅管母線

在同一個電力拖動體係中的一個或多個傳動單元，有時電動機遇作業在發電狀況，並將再生****反應到變頻器中來，這種現象叫“再生****”。這種狀況一般產生在電動機被機械設備慣性拖動時，或是當驅動電動機產生製動以供給滿意張力時。

通用變頻器在規劃上不具有再生****反應到三相電源的功用，因此全部變頻器從電動機吸收的****都會保存在電容器中，畢竟導致變頻器中的直流母線電壓升高。

假設變頻器配備製動單元和製動電阻，變頻器就可以短時間接通電阻，使電能以熱方法耗費掉。當然隻需充沛考慮到製動時的電流容量、負載周期和耗費到製動電阻上的額定功率就可以規劃或挑選適合的製動單元。

並以接連的方法耗費電能，畢竟可以堅持直流母線電壓的平衡。這種製動單元的作業方法不是耗費****的一種能耗製動。

假設有多台變頻器通過直流母線互連，一台或多台電動機產生的****就可以被其他電動機以電動的方法耗費吸收。這是一種十分有用的作業方法，即便有多個部位的電動機一直處於接連發電狀況，也不必考慮采用處理再生****的作業方法。

母線槽與電纜比較具有如下優越性：

（1）母線槽是扁導體，與圓導體電纜或預分支電纜比較較，具有散熱好、阻抗低及載流量大的特征。載流量630A以上的母線槽與630A以上電纜或預分支電纜比較較，在載流量相同的情況下，能節約銅材10—35%，能削減電能損耗15%以上。

（2）母線槽平日之中的傳送電流很大，便利聯接饋線，一起減縮能耗。它很合適交流電源，在給定的電壓數值下能堅持住長時段的作業。一分鍾以內的交流電情況下，母線槽不會被擊穿且不會帶有閃絡的情況。它能承載著的耐受電流、短時段的峰值電流，都會符合標準。

（3）母線槽的運用壽數大約是電纜和分支電纜的2～3倍左右。我國香港、澳門及歐洲有些國家明晰規則電纜運用壽數為12～15年。實際上母線槽的運用壽數則長達30～50年。母線槽可分紅空氣絕緣類別、布滿絕緣類別。一般情況下，空氣絕緣這樣的母線槽固有的構架很簡易，布滿絕緣母線槽帶有散熱特性，電流等級很高。高層建築布設的電氣豎井，母線槽都配有某一插接口徑，布設這類接頭應考量多重的人為攪擾。但是，母線槽初始的容量很大，一起構架緊湊，在偏大負荷的態勢下也帶有優勢。

（4）選用母線槽載流功能安穩，避免了不必要的電能損耗。母線槽標準滿意標準規則的極限溫增值的電流（就是母線槽的額定電流）是很重要的。該電流能操控母線槽的載流功能。電纜的額定電流是以截麵積來供認的。核算負荷不同，橋架內電纜根數不同，運用不同的電纜橋架，橋架內的溫度跟著上述這些因數的不同而改動，電纜的載流功能亦隨之改動。所以降容係數乘以電纜的額定電流而計出的電纜載流功能是不****的。一起這種密封式橋架的敷設辦法也添加了電能損耗。

40.5KV4000A銅管母線

產品技術參數

適應安裝的環境場所戶內安裝或戶外安裝

架空、爬牆、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）

風速∶35m/s 環境溫度∶-40℃～+50℃日溫差∶25℃

相對濕度∶95%日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g

汙穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限製

溫升小於40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大於10pc

在1.05Um/√3電壓下的視在放電量不大於7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01

管形母線特點

一、選用原材料

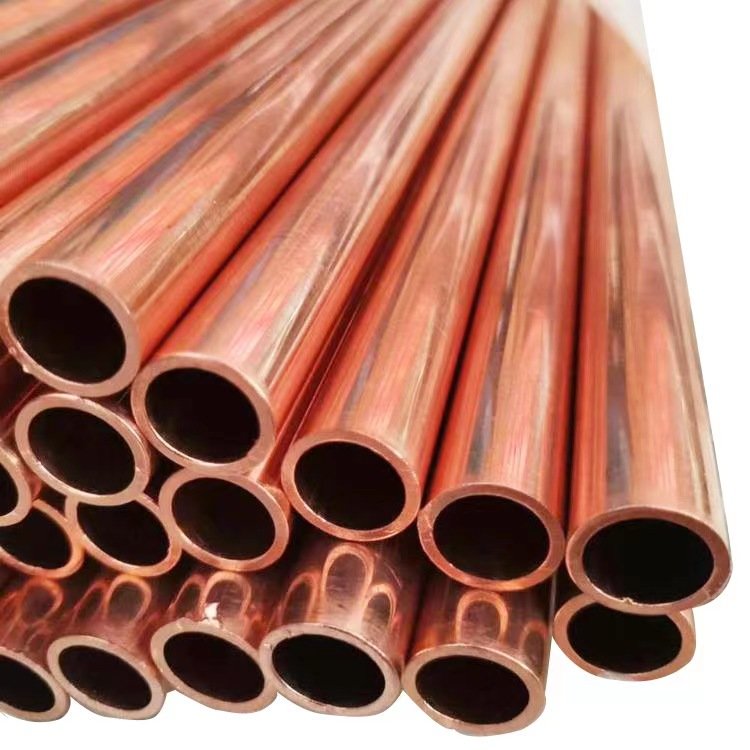

導體T2Y冷拉伸紫銅管，我公司采用的是管材。與小廠的在半凝固狀態下拉製的銅管T2Y管，均是在冷卻狀態下拉製而成的。試驗結果表明，相同截麵的管材，在相同的額定電流下，溫升相差3-6℃。

主絕緣材料F4，即聚四氟乙烯，產品質量差別很大。相同規格的產品，采用進口顆粒製成的F4，在絕緣強度、溫度係數等各方麵均明顯優於選用國產顆粒生產的F4。

二、加強絕緣處理

    為提高產品的絕緣性能，實際生產過程中，在保證溫升的條件下，通過壓緊絕緣層、提高絕緣厚度、增加屏蔽層數等方式來優化管體表麵電場。試驗結果表麵，我公司的管形絕緣母線，10kV產品，其耐壓值在75kV時，不擊穿，不閃絡，局放和介損均複合標準；35kV產品，其耐壓值在105kV時，不擊穿，不閃絡，局放和介損均複合標準。

三、采用內嵌式連接器

    管形絕緣母線的連接，是母線技術的一個重要環節。很多廠家目前采用的是外置連接器的方式，優點是連接方便，接觸麵大；其缺點是：外觀有明顯凸起，不美觀。更重要的是不利於絕緣處理，操作難度大，凸起部位不可避免地會產生氣泡，形成局放點，短期可能不會出現問題，長期運行，勢必會造成局放點擴大，終造成絕緣擊穿。目前國內同類產品出現質量問題，也基本上都是在連接處絕緣擊穿。

    我公司生產的內嵌式連接器，因為其屬於插入管體內部的連接方式，連接器與導體接觸麵大，吻合緊密，連接處的溫升低於主導體的溫升。在導體的連接處，沒有凸起，外形美觀。在包紮絕緣時，與包紮管體沒有什麽區別。從而降低了操作難度，減少了局放點，保證了母線的絕緣，實際使用效果明顯優於外部連接器
